Главная страница > Перед использованием > Детали и элементы управления/Индикаторы экрана > Детали и элементы управления

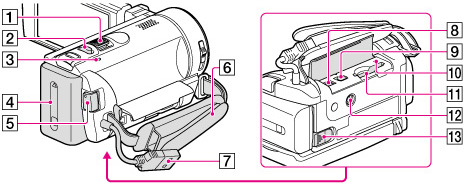

Детали и элементы управления

Крепление ремешок для руки

  1. Динамик

  1. Объектив (объектив Carl Zeiss)

  1. Переключатель LENS COVER

  1. Встроенный микрофон


HDR-CX190E
HDR-CX200E/CX210E
HDR-PJ200E

  1. Экран LCD/Сенсорная панель (HDR-CX200E/CX210E/PJ200E)

Повернув панель LCD на 180 градусов, можно закрыть ее экран LCD наружу. Это удобно для режима воспроизведения.

  1. Мультиселекторный переключатель (HDR-CX190E)

  1. Кнопка (Просмотр изображений) (HDR-CX190E)

  1. Рычаг PROJECTOR FOCUS (HDR-PJ200E)

  1. Объектив проектора (HDR-PJ200E)


HDR-CX190E
HDR-CX200E/CX210E
HDR-PJ200E

  1. Кнопка MODE

  1. Индикатор режимов (фильм)/ (фото)

  1. Кнопка RESET

Нажмите кнопку RESET при помощи остроконечного предмета.
Нажмите кнопку RESET для инициализации всех настроек, включая настройку часов.

  1. Кнопка (Просмотр изображений) (HDR-CX200E/CX210E/PJ200E)

  1. Кнопка PROJECTOR (HDR-PJ200E)

  1. Разъем HDMI OUT

  1. Разъем(USB)


HDR-CX190E
HDR-CX200E/CX210E/PJ200E

  1. Рычаг привода трансфокатора

  1. Кнопка PHOTO

  1. Индикатор CHG (зарядка)

  1. Аккумуляторная батарея

  1. Кнопка START/STOP

  1. Ремешок для руки

  1. Встроенный USB кабель

  1. Разъем DC IN

  1. Дистанционный соединитель A/V

  1. Индикатор доступа к карте памяти

  1. Слот карты памяти

  1. Гнездо штатива

Присоедините штатив (продается отдельно: длина винта должна быть менее 5,5 мм )

  1. Рычаг освобождения аккумуляторной батареи BATT

Крепление ремешок для руки
