Página de inicio > Antes de usar > Piezas y controles/indicadores de pantalla > Piezas y controles

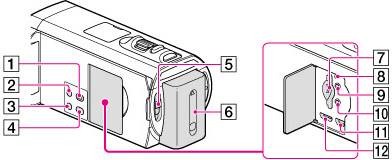

Piezas y controles

Para ajustar la correa de sujeción
Control remoto inalámbrico

  1. Active Interface Shoe

  1. Flash/Luz de video

  1. Objetivo (objetivo G)

  1. Micrófono incorporado

  1. Sensor remoto/puerto de infrarrojos

  1. Indicador de grabación de la cámara

El indicador de grabación de la cámara se enciende de color rojo durante la grabación. El indicador parpadea cuando queda poca capacidad restante en el soporte de grabación o si la energía de la batería es baja.

  1. Selector MANUAL

  1. Botón MANUAL


  1. Pantalla de cristal líquido/panel táctil

Si gira el panel de cristal líquido en 180 grado, podrá cerrarlo con la pantalla de cristal líquido mirando hacia fuera. Este procedimiento resulta conveniente para las operaciones de reproducción.

  1. Altavoces

  1. Antena GPS (HDR-TD20V)

La antena GPS se ubica en el panel de cristal líquido.

  1. Botón (Ver Imágenes)

  1. Botón POWER

  1. Botón LIGHT (Luz de video)

  1. Botón 2D/3D DISP (pantalla)

  1. Interruptor 2D/3D

  1. Batería

  1. Indicador de acceso/ranura de la tarjeta de memoria

  1. Botón RESET

Presione RESET con un objeto puntiagudo.
Presione RESET para inicializar todos los ajustes, incluido el del reloj.

  1. Toma (audífonos)

  1. Toma (micrófono) (PLUG IN POWER)

  1. Toma (USB)

  1. Toma HDMI OUT


  1. Palanca del zoom motorizado

  1. Botón PHOTO

  1. Botón MODE

  1. Indicador (Película)/ (Foto)

  1. Indicador CHG (carga)

  1. Botón START/STOP

  1. Toma DC IN

  1. Conector remoto de A/V

  1. Correa de sujeción

  1. Lazo para la correa de hombros

  1. Cable USB incorporado

  1. Receptáculo del trípode

Coloque un trípode (se vende por separado: la longitud del tornillo debe ser inferior a 5,5 mm)

  1. Palanca BATT (liberación de la batería)

Para ajustar la correa de sujeción

Control remoto inalámbrico

El control remoto inalámbrico es útil cuando utiliza el proyector.

  1. Botón DATA CODE

Si presiona este botón durante la reproducción, se muestra la fecha y la hora, datos de ajuste de la cámara o coordenadas (HDR-TD20V) de las imágenes grabadas.

  1. Botón PHOTO

Al presionar este botón, la imagen en pantalla se graba como imagen fija.

  1. Botones SCAN/SLOW

  1. Botones / (anterior/siguiente)

  1. Botón PLAY

  1. Botón STOP

  1. Botón DISPLAY

  1. Transmisor

  1. Botón START/STOP

  1. Botones de zoom motorizado

  1. Botón PAUSE

  1. Botón VISUAL INDEX

Muestra la pantalla Índice durante la reproducción.

  1. Botones ////ENTER

Al presionar cualquiera de estos botones, aparece un marco celeste en la pantalla de cristal líquido. Seleccione el botón deseado o un elemento con /// y presione ENTER para ingresar.
