Avant

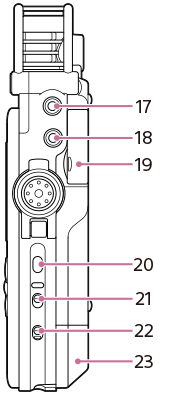

Côté droit

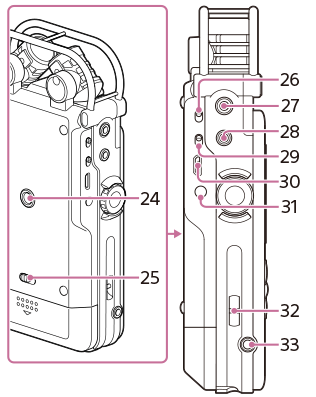

Côté gauche

Télécommande (unité émettrice)

1. Microphones intégrés

2. Témoins de niveau de crête (L/R)

   Affiche les niveaux de crête gauches et droits de l’entrée du signal audio grâce aux témoins -12dB (vert) et OVER (rouge).

3. Fenêtre d’affichage

4. Molette VOLUME

   Permet de régler le volume de la lecture en tournant la molette pour régler le volume souhaité (0 à 10) à la position « — », en regard de la fenêtre d’affichage.

5. Touches F1/F2 (touche de fonction 1/2)

   Il est possible d’affecter des fonctions fréquemment utilisées à ces touches.

6. Touche HOME/BACK

7. Touche (lecture/entrée) (*1)

8. Touche de commande ( (haut), (bas), (calage/retour rapide), (marque/avance rapide))

9. Touche OPTION

10. Molette REC LEVEL (niveau d’enregistrement)

    Permet de régler le volume de l’enregistrement en tournant la molette pour régler le volume souhaité (0 à 10) à la position « — », en regard de la fenêtre d’affichage.

    Tournez la molette externe pour régler simultanément les canaux droit et gauche. Tournez la molette interne, tout en la maintenant enfoncée, pour changer la balance des niveaux d’enregistrement entre les canaux droit et gauche.

    À propos de la protection de la molette REC LEVEL

    Pour éviter toute opération involontaire, veuillez fermer la protection de la molette REC LEVEL. Ouvrez la protection de la molette REC LEVEL pour régler le volume.



11. Touche/témoin PAUSE

12. Touche/témoin REC (enregistrement)

13. Touche T-MARK (marque de piste)

14. Témoin ACCESS

    Clignote lorsque l’enregistreur accède à la mémoire.

15. Touche STOP

16. Haut-parleur intégré

17. Prise MIC (microphone)

18. Prise LINE IN(OPT) (entrée de ligne (optique))

19. Fente pour carte Memory Stick™/SD (*2)

20. Touche LIGHT

    Permet d’activer ou de désactiver le rétroéclairage de l’écran.

21. Commutateur POWER

    Permet de mettre l’appareil sous tension, « ON » ou hors tension, « OFF ».

22. Commutateur HOLD

23. Couvercle du compartiment des piles

24. Orifice pour la fixation d’un trépied (non fourni)

25. Levier de verrouillage du couvercle des piles

26. Commutateur INPUT

    Lorsqu’il est réglé sur MIC (microphone), les microphones intégrés, ou un microphone externe raccordé à la prise MIC, sont enregistrés.

    Lorsqu’il est réglé sur LINE, la sortie du signal audio provenant d’un équipement externe raccordé à la prise LINE IN(OPT) est enregistrée.

27. Prise LINE OUT(OPT) (sortie de ligne (optique))

28. Prise (casque)

29. Commutateur MIC ATT (atténuateur du microphone)

30. Connecteur USB

31. Prise DC IN 6V

32. Fente pour dragonne

    (La dragonne n’est pas fournie.)

33. Prise REMOTE

34. Touche PAUSE
35. Touche STOP
36. Touche (révision/retour rapide) /CH1 (canal 1)
37. Touche PLAY/CH2 (canal 2)
38. Touche REC (enregistrement)

39. Touche T-MARK (marque des piste)

40. Touche (calage/avance rapide) /CH3 (canal 3)

41. Touche SET

    Appuyez de manière prolongée sur la touche SET et sur CH1, CH2, or CH3 pour configurer un canal sur la télécommande.

^*1 Les touches disposent d’un point tactile que vous pouvez utiliser comme point de référence pour des opérations ou pour identifier chaque bouton et prise.

^*2 Dans ce Manuel d’aide, les cartes Memory Stick™ et SD sont généralement appelées « carte mémoire ». La fente pour carte Memory Stick™/SD est appelée « fente pour carte mémoire ».
