Lati anteriore e superiore

Dopo aver acceso il diffusore, tenere la mano sul pannello superiore. La retroilluminazione si attiva e vengono visualizzati i pulsanti funzione (dal n. 7 al n. 11). I pulsanti si spengono se non viene eseguita alcuna operazione per circa 20 secondi o più.

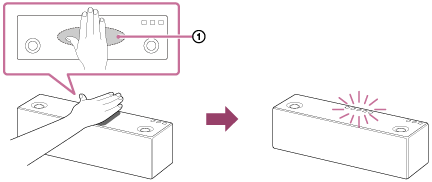

Visualizzazione dei pulsanti funzione

Posizionare la mano come mostrato nella figura per visualizzare i pulsanti funzione. Per visualizzarli rapidamente, toccare il centro del pannello superiore.

Area di reazione

Lato posteriore

1. Pulsante UPDATE

   Indica lo stato dell’aggiornamento software dell’unità.

2. Indicatore LINK

   Indica lo stato della connessione di rete del diffusore.

3. Pulsanti VOL (Volume) –/+

   Toccare questi pulsanti per regolare il volume.

   L’indicatore (Accensione/Standby) e l’indicatore di reazione lampeggiano in base alla regolazione del volume quando vengono toccati i pulsanti.

4. Pulsante/indicatore (Accensione/Standby)

   Toccare questo pulsante per accendere e spegnere il diffusore.

   Lo stato di accensione del diffusore è indicato dall’accensione o dal lampeggiamento dell’indicatore.

5. Sensore del telecomando/Indicatore di reazione

   L’indicatore di reazione (sensore del telecomando) lampeggia quando il diffusore riceve segnali dal telecomando in dotazione.

   Inoltre, l’indicatore lampeggia in base alla regolazione del volume del diffusore.

6. Simbolo N

   Se lo smartphone o il Walkman è compatibile con NFC, toccarlo sul simbolo N del diffusore. Il diffusore si accende automaticamente, si registra (operazione di pairing) con il dispositivo ed è possibile effettuare una connessione BLUETOOTH.

7. Pulsante/indicatore NETWORK

   Toccare questo pulsante per portare il diffusore nella modalità NETWORK.

   Toccare questo pulsante per ascoltare la musica presente in un dispositivo e quella fornita dai servizi musicali sulla rete domestica.

   Lo stato di connessione della rete è indicato dall’accensione o dal lampeggiamento dell’indicatore.

8. Pulsante/indicatore (BLUETOOTH) PAIRING

   Toccare questo pulsante per portare il diffusore nella modalità BLUETOOTH o nella modalità di pairing.

   Toccare questo pulsante per eseguire il pairing o connettersi con un dispositivo BLUETOOTH o per ascoltare la musica con un dispositivo BLUETOOTH.

   Lo stato di connessione del dispositivo BLUETOOTH è indicato dall’accensione o dal lampeggiamento dell’indicatore.

   Toccare una volta questo pulsante per portare il diffusore nella modalità BLUETOOTH. Tenere premuto questo pulsante per portare il diffusore nella modalità di pairing.

9. Pulsante/indicatore USB-A

   Toccare questo pulsante per portare il diffusore nella modalità USB-A.

   Toccare questo pulsante per ascoltare la musica presente in un dispositivo collegato alla porta USB A (A).

   L’indicatore USB-A si illumina quando viene toccato il pulsante.

10. Pulsante/indicatore USB-B

    Toccare questo pulsante per portare il diffusore nella modalità USB-B.

    Toccare questo pulsante per ascoltare la musica presente in un dispositivo collegato alla porta USB B (B).

    L’indicatore USB-B si illumina quando viene toccato il pulsante.

11. Pulsante/indicatore AUDIO IN

    Toccare questo pulsante per portare il diffusore nella modalità AUDIO IN.

    Toccare questo pulsante per ascoltare la musica presente in un dispositivo collegato alla presa AUDIO IN.

    L’indicatore AUDIO IN si illumina quando viene toccato il pulsante.

12. Antenna Wi-Fi

    Posizionarla in verticale prima di effettuare la connessione Wi-Fi, come indicato di seguito.



    Orientare verso l’esterno il lato sinistro dell’antenna.

    Estrarre leggermente l’antenna fino a poterla ruotare.

    Ruotare l’antenna di 90° in senso orario.

    Posizionare l’antenna in posizione verticale.

13. Terminale AC IN

    Collegare il cavo di alimentazione CA (in dotazione).

14. Presa AUDIO IN

    Collegare questa presa alla presa per cuffie di un dispositivo audio portatile o simili utilizzando un cavo audio disponibile in commercio.

15. Pulsante WPS

    Tenere premuto questo pulsante durante la connessione a una rete Wi-Fi.

    Dopo avere tenuto premuto il pulsante per 2 secondi, verranno emessi segnali acustici a indicare che il diffusore è pronto per la connessione al router wireless.

    Se il router wireless dispone di un pulsante WPS, è possibile utilizzare il pulsante WPS del diffusore per connettersi alla rete.

16. Porta LAN

    Utilizzare un cavo LAN disponibile in commercio per collegare il computer o il router wireless.

17. Porta USB B (B)

    Collegare un computer utilizzando un cavo USB (non in dotazione).

    Quando si collega un Walkman o Xperia ad alta risoluzione supportato, utilizzare un cavo USB e un cavo opzionale per Walkman o Xperia (non in dotazione).

18. Porta USB A (A)

    Collegare direttamente un’unità flash USB. Per il collegamento di un iPhone/iPad/iPod o di un Walkman, utilizzare il cavo in dotazione con il dispositivo.
