Conexión a una antena estándar
<Modelos de tarjetas sintonizadoras de TV instalados>

• Si va a conectarse a un sistema de antena interna/externa, puede que deba reubicar la antena para obtener una mejor recepción. Aleje el cable de la antena de otras fuentes de alimentación o conectores para disminuir la interferencia en la señal.

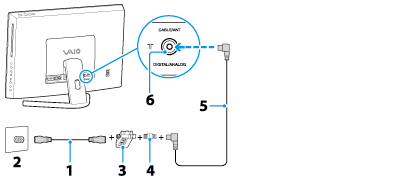

Para conectarse al modo de transmisión terrestre (Opción 1)

1. Conecte un extremo del cable coaxial de TV (1) a la toma de la antena (2). Conecte el otro extremo al combinador/transformador VHF/UHF RF (3).

2. Conecte un conector de alimentación de cable coaxial (4) al combinador/transformador VHF/UHF RF (3).

3. Conecte un extremo de otro cable coaxial de TV (5) al conector de alimentación (4). Conecte el otro extremo al puerto CABLE/ANT (DIGITAL/ANALOG) (6) de la computadora.

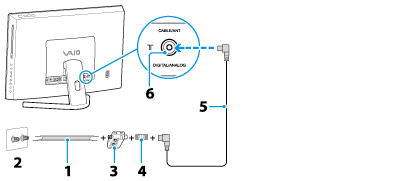

Para conectarse al modo de transmisión terrestre (Opción 2)

1. Conecte un extremo de un cable de línea doble de 300 ohms (1) a los sujetadores tipo tornillo de la toma de la antena (2). Conecte el otro extremo a los sujetadores de un combinador/transformador VHF/UHF RF (3).

2. Conecte un conector de alimentación de cable coaxial (4) al combinador/transformador VHF/UHF RF (3).

3. Conecte un extremo del cable coaxial de TV (5) al conector de alimentación (4). Conecte el otro extremo al puerto CABLE/ANT (DIGITAL/ANALOG) (6) de la computadora.
