Connexion à une antenne standard
<Modèles dotés d'une carte télé>

• Si vous effectuez la connexion à une antenne intérieure/extérieure, il est possible que vous deviez réorienter l'antenne pour une meilleure réception. Déplacez le câble de l'antenne loin des autres sources d'alimentation ou connecteurs afin de réduire l'interférence du signal.

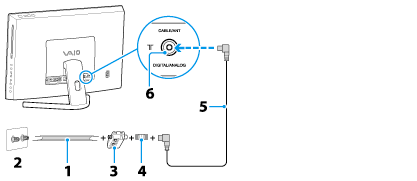

Pour effectuer une connexion en mode de diffusion terrestre (Option 1)

1. Connectez une extrémité du câble coaxial télé (1) à votre prise d'antenne (2). Connectez l'autre extrémité à un multiplexeur/transformateur de radiofréquence VHF/UHF (3).

2. Connectez un connecteur d'alimentation de câble coaxial (4) au multiplexeur/transformateur de radiofréquence VHF/UHF (3).

3. Connectez une extrémité du câble coaxial télé (5) au connecteur d'alimentation (4). Connectez l'autre extrémité au port CABLE/ANT (DIGITAL/ANALOG) (6) de l'ordinateur.

Pour effectuer une connexion en mode de diffusion terrestre (Option 2)

1. Connectez une extrémité d'un câble à conducteurs jumelés de 300 ohms (1) aux bornes à vis de votre prise d'antenne (2). Connectez l'autre extrémité aux bornes d'un multiplexeur/transformateur de radiofréquence VHF/UHF (3).

2. Connectez un connecteur d'alimentation de câble coaxial (4) au multiplexeur/transformateur de radiofréquence VHF/UHF (3).

3. Connectez une extrémité du câble coaxial télé (5) au connecteur d'alimentation (4). Connectez l'autre extrémité au port CABLE/ANT (DIGITAL/ANALOG) (6) de l'ordinateur.
