DSC-QX10

DSC-QX100

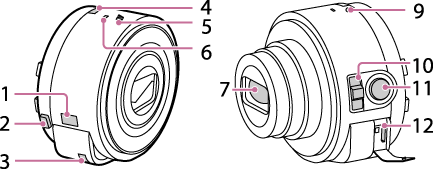

1. Écran d’affichage

    : indique qu’aucune carte mémoire n’est insérée

    : indique la capacité restante de la batterie

2. Levier de retrait
3. Crochet pour la dragonne
4. Touche d’alimentation
5. （symbole N）
   • Mettez l’appareil en contact avec ce symbole lorsque vous le connectez à un téléphone intelligent doté de la fonction NFC.
   • NFC (Near Field Communication) est une norme internationale de la technologie de communication sans fil à courte portée.
6. Microphone
7. Objectif
8. Bague de commande （DSC-QX100 uniquement）

9. Témoin Alimentation/Charge/Film

   Vert : sous tension

   Orange : en cours de chargement

   Rouge : enregistrement d’un film

10. Manette de zoom
11. Déclencheur
12. Borne multifonction
    • Prend en charge les appareils compatibles micro-USB.
13. Haut-parleur
14. Pièce de support
15. Emplacement pour carte mémoire
16. Témoin d’accès
17. Couvercle de la batterie
    • Le mot de passe et le SSID requis pour la connexion Wi-Fi figurent sur une étiquette située à l’intérieur du couvercle de la batterie.
18. Touche RESET
19. Orifice du filetage pour fixation sur trépied
    • Utilisez un trépied ayant une longueur de vis de moins de 5,5 mm (7/32 pouces). Sinon, vous ne parviendrez pas à fixer solidement l’appareil et il pourrait être endommagé.

Note

• Sauf indication contraire, les illustrations utilisées dans le présent manuel proviennent du DSC-QX10.

Astuce

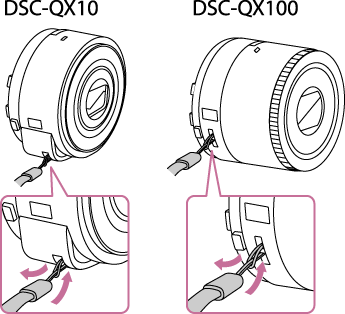

Fixez la dragonne et glissez la main à travers la boucle pour éviter que l’appareil tombe et soit endommagé.
