DSC-QX10

DSC-QX100

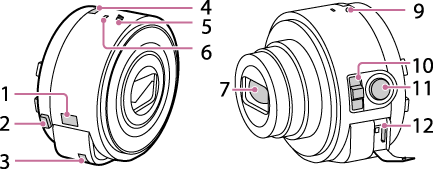

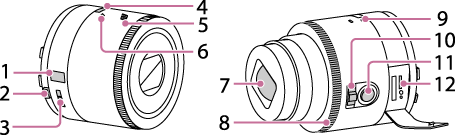

1. Panel tampilan

   :Mengindikasikan kartu memori tidak dimasukkan

   :Mengindikasikan kapasitas baterai yang tersisa

2. Tuas pengeluaran
3. Pengait untuk tali
4. Tombol daya
5. (Tanda N)
   • Sentuh tanda tersebut saat Anda menghubungkan kamera ke ponsel cerdas yang dilengkapi dengan fungsi NFC.
   • NFC (Near Field Communication) adalah standar internasional dari teknologi komunikasi nirkabel jarak pendek.
6. Mikrofon
7. Lensa
8. Cincin kendali (hanya DSC-QX100)

9. Daya/Pengisian daya/Lampu film

   Hijau: Mengaktifkan daya

   Oranye: Sedang mengisi daya

   Merah: Sedang merekam film

10. Tuas zoom
11. Tombol rana
12. Terminal Multi
    • Mendukung peralatan yang kompatibel dengan Mikro USB.
13. Speaker
14. Bagian attachment
15. Slot kartu memori
16. Lampu akses
17. Penutup baterai
    • Password dan SSID yang diperlukan untuk sambungan Wi-Fi tercetak pada label di dalam penutup baterai.
18. Tombol RESET
19. Lubang soket tripod
    • Gunakan tripod dengan sekrup dengan panjang kurang dari 5,5 mm. Jika tidak, Anda tidak bisa menjaga dengan kuat kamera, dan kerusakan pada kamera mungkin terjadi.

Catatan

• Ilustrasi yang digunakan dalam manual ini adalah untuk DSC-QX10, kecuali jika terdapat catatan lain.

Petunjuk

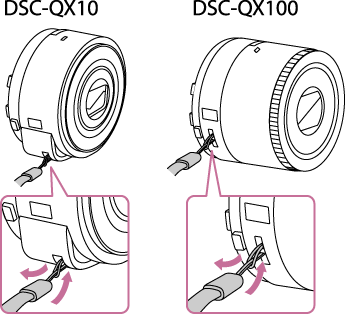

Pasang dan lingkarkan tali pada pergelangan tangan agar kamera tidak jatuh dan rusak.
