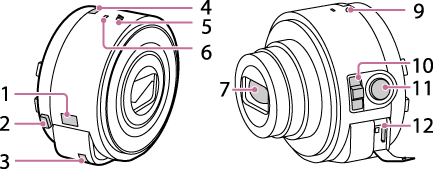

DSC-QX10

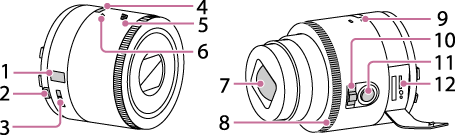

DSC-QX100

1. 顯示面板

   ：代表未插入記憶卡

   ：代表剩餘的電池電量

2. 移除桿
3. 繫帶鉤
4. 電源按鈕
5. （N標誌）
   • 將照相機連接到具備NFC功能的智慧型手機時觸碰標誌。
   • NFC（Near Field Communication）是短距離無線通訊技術的國際標準。
6. 麥克風
7. 鏡頭
8. 控制環（僅限DSC-QX100）

9. 電源/充電/動畫指示燈

   綠燈：電源開啟

   橙燈：充電中

   紅燈：錄製動畫中

10. 縮放桿
11. 快門按鈕
12. 多功能端子
    • 支援Micro USB相容裝置。
13. 揚聲器
14. 附件部件
15. 記憶卡插槽
16. 存取指示燈
17. 電池蓋
    • Wi-Fi連線所需的密碼和SSID列印在電池蓋內側的標籤上。
18. RESET按鈕
19. 三腳架連接孔
    • 使用螺栓長度小於5.5 mm的三腳架。否則無法穩固固定照相機，而且照相機可能會損壞。

注意

• 除非另有說明，否則本手冊內的圖例是 DSC-QX10。

提示

請連接繫帶，並將手穿過帶環，以防止照相機因為掉落而損壞。
