Piezas y controles

1. Zapata de interfaz activa (HDR-CX580V/PJ580/PJ580V/PJ600/PJ600V)

2. Objetivo (objetivo G)

3. Flash (HDR-CX580V/PJ580/PJ580V/PJ600/PJ600V)/luz de video (HDR-CX580V/PJ580/PJ580V)

4. Micrófono incorporado

5. Sensor remoto/puerto de infrarrojos (HDR-PJ260/PJ260V/PJ580/PJ580V/PJ600/PJ600V)

6. Indicador de grabación de la cámara (HDR-CX580V/PJ580/PJ580V/PJ600/PJ600V)

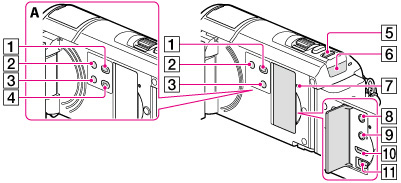

1. Pantalla de cristal líquido/panel táctil

2. Altavoces (HDR-CX580V/PJ260/PJ260V/PJ580/PJ580V/PJ600/PJ600V/XR260V)

3. Objetivo del proyector (HDR-PJ260/PJ260V/PJ580/PJ580V/PJ600/PJ600V)

4. Palanca PROJECTOR FOCUS (HDR-PJ260/PJ260V/PJ580/PJ580V/PJ600/PJ600V)

5. Antena GPS (HDR-CX260V/CX580V/PJ260V/PJ580V/PJ600V/XR260V)

1. Botón (Ver Imágenes)

2. Botón POWER

3. Botón LIGHT (Luz de video) (HDR-CX580V/PJ580/PJ580V)

4. Botón PROJECTOR (HDR-PJ260/PJ260V/PJ580/PJ580V/PJ600/PJ600V)

5. Botón MODE

6. Indicador (Película)/ (Foto)

7. Botón RESET

8. Toma (audífonos) (HDR-CX580V/PJ260/PJ260V/PJ580/PJ580V/PJ600/PJ600V/XR260V)

9. Toma (micrófono) (PLUG IN POWER)

10. Toma HDMI OUT

11. Toma (USB)

12. Altavoz (HDR-CX250/CX260V)

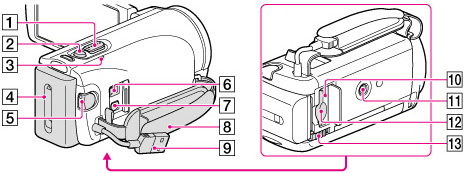

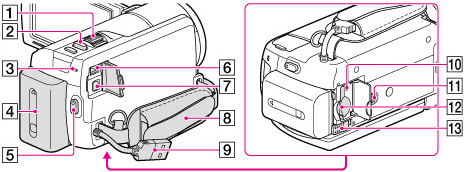

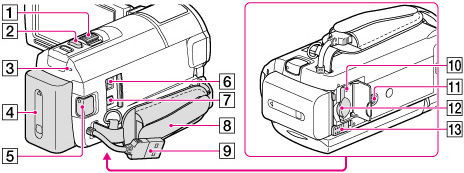

1. Palanca del zoom motorizado

2. Botón PHOTO

3. Indicador CHG (carga)

4. Batería

5. Botón START/STOP

6. Toma DC IN

7. Conector remoto de A/V

8. Correa de sujeción

9. Cable USB incorporado

10. Indicador de acceso de la tarjeta de memoria

11. Receptáculo del trípode

12. Ranura para tarjeta de memoria

13. Palanca BATT (liberación de la batería)

Para ajustar la correa de sujeción

Para instalar el parasol del objetivo (HDR-CX580V/PJ580/PJ580V/PJ600/PJ600V)

• Al instalar el parasol del objetivo, alinee correctamente la sección que se abre del parasol del objetivo con la sección que emite el flash de la videocámara.

• Para quitar el parasol del objetivo, gire el anillo de seguridad del parasol del objetivo en la dirección opuesta a la que indica la flecha.

• Quite el parasol del objetivo cuando utilice la videocámara con el control remoto suministrado.

Control remoto inalámbrico (HDR-PJ260/PJ260V/PJ580/PJ580V/PJ600/PJ600V)

1. Botón DATA CODE

2. Botón PHOTO

3. Botones SCAN/SLOW

4. Botones / (anterior/siguiente)

5. Botón PLAY

6. Botón STOP

7. Botón DISPLAY

8. Transmisor

9. Botón START/STOP

10. Botones de zoom motorizado

11. Botón PAUSE

12. Botón VISUAL INDEX

13. Botones ////ENTER

Al presionar cualquiera de estos botones, aparece un marco celeste en la pantalla de cristal líquido. Seleccione el botón deseado o un elemento con /// y presione ENTER para ingresar.
