Startseite > Vor der Verwendung > Teile und Bedienelemente/Bildschirmanzeigen > Teile und Bedienelemente

Teile und Bedienelemente

Festziehen des Griffbands
Anbringen der Gegenlichtblende (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)
Drahtlose Fernbedienung (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE
HDR-PJ260E/PJ260VE
HDR-PJ600E/PJ600VE
HDR-XR260E/XR260VE

  1. Anschlussschuh (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

  1. Objektiv (G-Objektiv)

  1. Blitz (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)/Videoleuchte (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

  1. Eingebautes Mikrofon

  1. Fernbedienungssensor/Infrarotstrahler (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. Kameraufnahmeanzeige (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

Die Kameraaufnahmeanzeige leuchtet während der Aufnahme rot. Die Anzeige blinkt, wenn die verbleibende Aufnahmekapazität auf dem Aufnahmemedium gering oder der Akku schwach ist.

HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE
HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX250E/ CX260E/ CX260VE/ CX270E/ CX570E/ CX580E/ CX580VE/ XR260E/ XR260VE
HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE

  1. LCD-Bildschirm/Berührungsbildschirm

Wenn Sie den LCD-Bildschirmträger um 180 Grad drehen, können Sie den LCD-Bildschirmträger mit nach außen weisendem LCD-Bildschirm zuklappen. Dies ist besonders bei der Wiedergabe nützlich.

  1. Lautsprecher (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

  1. Projektorlinse (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. Hebel PROJECTOR FOCUS (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. GPS-Antenne (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE)

Im LCD-Bildschirmträger befindet sich eine GPS-Antenne.

HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE
A: Illustration gilt für HDR-PJ260E/PJ260VE/PJ580E/PJ580VE.

HDR-PJ600E/PJ600VE/XR260E/XR260VE

  1. Taste (Bilder-Ansicht)

  1. Taste POWER

  1. Taste LIGHT (Videoleuchte) (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

  1. Taste PROJECTOR (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. Taste MODE

  1. Anzeige (Film)/ (Foto)

  1. Taste RESET

Drücken Sie mit einem spitzen Gegenstand auf RESET.
Drücken Sie RESET, um alle Einstellungen, einschließlich der Uhrzeit, zu initialisieren.

  1. Buchse (Kopfhörer) (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

  1. Buchse (Mikrofon) (PLUG IN POWER)

  1. Buchse HDMI OUT

  1. Buchse (USB)

  1. Lautsprecher (HDR-CX250E/CX260E/CX260VE/CX270E)

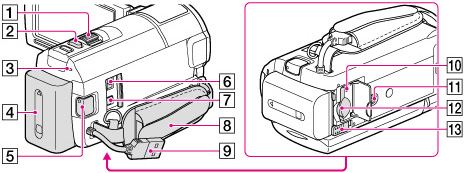

HDR-CX250E/CX260E/CX260VE/CX270E

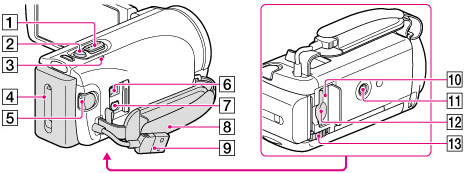

HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE
HDR-PJ600E/PJ600VE/XR260E/XR260VE

  1. Motorzoom-Hebel

  1. Taste PHOTO

  1. Ladeanzeige CHG

  1. Akku

  1. Taste START/STOP

  1. Buchse DC IN

  1. A/V-Fernbedienungsanschluss

  1. Griffband

  1. Eingebautes USB-Kabel

  1. Zugriffsanzeige für Speicherkarte

  1. Stativhalterung

Bringen Sie hier ein Stativ an (gesondert erhältlich: Die Schraube darf nicht länger als 5,5 mm sein)

  1. Speicherkarteneinschub

  1. Akkulösehebel BATT

Festziehen des Griffbands

Anbringen der Gegenlichtblende (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

Richten Sie die Gegenlichtblende richtig am Camcorder aus und drehen Sie dann den Befestigungsring der Gegenlichtblende in Pfeilrichtung.

  • Richten Sie bei der Anbringung der Gegenlichtblende den Öffnungsbereich der Gegenlichtblende sorgfältig an dem Blitzausgabebereich des Camcorders aus.

A: Befestigungsring

  • Um die Gegenlichtblende abzunehmen, drehen Sie den Sicherungsring der Gegenlichtblende gegen die Pfeilrichtung.

  • Nehmen Sie die Gegenlichtblende ab, wenn Sie den Camcorder mit der mitgelieferten Fernbedienung bedienen.

Drahtlose Fernbedienung (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

Die drahtlose Fernbedienung ist bei der Verwendung des Projektors hilfreich.

  1. Taste DATA CODE

Wenn Sie diese Taste während der Wiedergabe drücken, werden Datum und Uhrzeit, Kameraeinstellungen sowie Koordinaten (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE) der Aufnahmen angezeigt.

  1. Taste PHOTO

Das Bild, bei dem Sie diese Taste drücken, wird als Standbild aufgezeichnet.

  1. Tasten SCAN/SLOW

  1. Tasten / (Vorheriges/Nächstes)

  1. Taste PLAY

  1. Taste STOP

  1. Taste DISPLAY

  1. Sender

  1. Taste START/STOP

  1. Motorzoomtasten

  1. Taste PAUSE

  1. Taste für VISUAL INDEX

Zeigt während der Wiedergabe einen Bildschirm mit dem Index an.

  1. Tasten ////ENTER

Wenn Sie eine dieser Tasten drücken, erscheint ein hellblauer Rahmen auf dem LCD-Bildschirm. Wählen Sie mit /// die gewünschte Taste oder Option aus und drücken Sie anschließend ENTER, um die Auswahl zu bestätigen.
