Pagina principale > Prima dell’uso > Parti e controlli/Indicatori sullo schermo > Parti e controlli

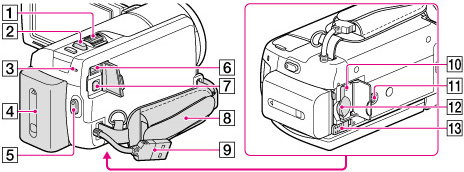

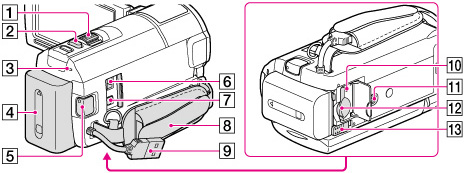

Parti e controlli

Per serrare la cinghia dell’impugnatura
Per montare il paraluce (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)
Telecomando senza fili (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE
HDR-PJ260E/PJ260VE
HDR-PJ600E/PJ600VE
HDR-XR260E/XR260VE

  1. Slitta con interfaccia attiva (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

  1. Obiettivo (obiettivo G)

  1. Flash (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)/Luce video (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

  1. Microfono incorporato

  1. Sensore del telecomando/Porta a infrarossi (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. Spia di registrazione della videocamera (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

Durante la registrazione, la spia di registrazione della videocamera si illumina in rosso. La spia lampeggia quando la capacità residua del supporto di registrazione o la carica residua della batteria sono ridotte.

HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE
HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX250E/ CX260E/ CX260VE/ CX270E/ CX570E/ CX580E/ CX580VE/ XR260E/ XR260VE
HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE

  1. Schermo LCD/schermo sensibile al tocco

Se il pannello LCD viene ruotato di 180 gradi, è possibile chiuderlo con lo schermo LCD rivolto verso l’esterno. Questa posizione è particolarmente utile durante le operazioni di riproduzione.

  1. Altoparlanti (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

  1. Obiettivo del proiettore (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. Leva PROJECTOR FOCUS (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. Antenna GPS (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE)

Nel pannello LCD è situata un’antenna GPS.

HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE
A: La figura nel callout si riferisce ai modelli HDR-PJ260E/PJ260VE/PJ580E/PJ580VE.

HDR-PJ600E/PJ600VE/XR260E/XR260VE

  1. Tasto (Visiona Immagini)

  1. Tasto POWER

  1. Tasto LIGHT (luce video) (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

  1. Tasto PROJECTOR (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. Tasto MODE

  1. Spia dei modi (Filmato)/ (Foto)

  1. Tasto RESET

Premere RESET utilizzando un oggetto appuntito.
Premere RESET per inizializzare tutte le impostazioni, inclusa quella dell’orologio.

  1. Presa (cuffie) (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

  1. Presa (microfono) (PLUG IN POWER)

  1. Presa HDMI OUT

  1. Presa (USB)

  1. Altoparlante (HDR-CX250E/CX260E/CX260VE/CX270E)


HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE
HDR-PJ600E/PJ600VE/XR260E/XR260VE

  1. Leva dello zoom motorizzato

  1. Tasto PHOTO

  1. Spia CHG (carica)

  1. Batteria

  1. Tasto START/STOP

  1. Presa DC IN

  1. Connettore remoto A/V

  1. Cinghia dell’impugnatura

  1. Cavo USB incorporato

  1. Spia di accesso alla scheda di memoria

  1. Attacco per il treppiede

Montarvi un treppiede (in vendita separatamente: la lunghezza della vite deve essere inferiore a 5,5 mm)

  1. Alloggiamento per scheda di memoria

  1. Leva di sblocco BATT (batteria)

Per serrare la cinghia dell’impugnatura

Per montare il paraluce (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

Allineare correttamente il paraluce con la videocamera, quindi ruotare l’anello di fissaggio del paraluce nella direzione della freccia.

  • Quando si intende montare il paraluce, allineare correttamente la sezione di apertura del paraluce con la sezione di emissione del flash della videocamera.

A: Anello di fissaggio

  • Per rimuovere il paraluce, ruotare l’anello di fissaggio del paraluce nella direzione opposta a quella della freccia.

  • Rimuovere il paraluce quando si fa funzionare la videocamera con il telecomando in dotazione.

Telecomando senza fili (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

Il telecomando senza fili è utile quando si utilizza il proiettore.

  1. Tasto DATA CODE

Se si preme questo tasto durante la riproduzione, è possibile visualizzare la data e l’ora, i dati di impostazione della videocamera o le coordinate (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE) delle immagini registrate.

  1. Tasto PHOTO

Premendo questo tasto, l’immagine visualizzata sullo schermo viene registrata come fermo immagine.

  1. Tasti SCAN/SLOW

  1. Tasti / (Indietro/Avanti)

  1. Tasto PLAY

  1. Tasto STOP

  1. Tasto DISPLAY

  1. Trasmettitore

  1. Tasto START/STOP

  1. Tasti dello zoom motorizzato

  1. Tasto PAUSE

  1. Tasto VISUAL INDEX

Visualizza una schermata dell’Indice durante la riproduzione.

  1. Tasti ////ENTER

Quando si preme uno di questi tasti, sullo schermo LCD viene visualizzata la cornice azzurra. Selezionare un tasto o una voce desiderati con ///, quindi premere ENTER per confermare.
