Hoofdpagina > Voor gebruik > Onderdelen en bedieningselementen/Schermaanduidingen > Onderdelen en bedieningselementen

Onderdelen en bedieningselementen

De handgreepband vastmaken
De lenskap bevestigen (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)
Draadloze afstandsbediening (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE
HDR-PJ260E/PJ260VE
HDR-PJ600E/PJ600VE
HDR-XR260E/XR260VE

  1. Actieve-interfaceschoen (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

  1. Lens (G-lens)

  1. Flitser (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)/Videolamp (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

  1. Ingebouwde microfoon

  1. Afstandsbedieningssensor/infraroodpoort (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. Camera-opnamelampje (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

Het camera-opnamelampje gaat rood branden tijdens het opnemen. Het lampje knippert wanneer het opnamemedium bijna vol is of de accucapaciteit laag is.

HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE
HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX250E/ CX260E/ CX260VE/ CX270E/ CX570E/ CX580E/ CX580VE/ XR260E/ XR260VE
HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE

  1. LCD-scherm/Aanraakscherm

Als u het LCD-scherm 180 graden draait, kunt u het LCD-scherm sluiten met het scherm naar buiten gericht. Dit is handig tijdens het afspelen.

  1. Luidsprekers (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

  1. Projectorlens (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. PROJECTOR FOCUS-regelknop (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. GPS-antenne (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE)

Er bevindt zich een GPS-antenne in het LCD-paneel.

HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE
A: Illustratie in het kader HDR-PJ260E/PJ260VE/PJ580E/PJ580VE.

HDR-PJ600E/PJ600VE/XR260E/XR260VE

  1. (Beelden weergeven)-toets

  1. POWER-knop

  1. LIGHT (Videolamp)-toets (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

  1. PROJECTOR-toets (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. MODE-knop

  1. (film)/ (foto)-lampje

  1. RESET-knop

Druk op RESET met een puntig voorwerp.
Druk op RESET om alle instellingen te initialiseren, met inbegrip van de klokinstelling.

  1. (hoofdtelefoon)-aansluiting (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

  1. (microfoon)-aansluiting (PLUG IN POWER)

  1. HDMI OUT-aansluiting

  1. (USB)-aansluiting

  1. Luidspreker (HDR-CX250E/CX260E/CX260VE/CX270E)

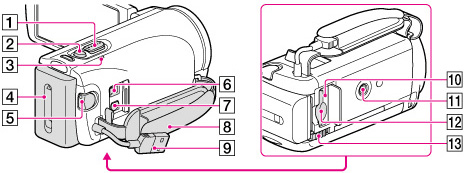

HDR-CX250E/CX260E/CX260VE/CX270E

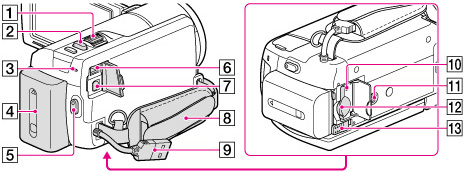

HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE
HDR-PJ600E/PJ600VE/XR260E/XR260VE

  1. Motorzoomknop

  1. PHOTO-knop

  1. CHG (opladen)-lampje

  1. Accu

  1. START/STOP-knop

  1. DC IN-aansluiting

  1. A/V R-aansluiting

  1. Handgreepband

  1. Ingebouwde USB-kabel

  1. Toegangslampje geheugenkaart

  1. Bevestigingsopening voor statief

Bevestig een statief (los verkrijgbaar: de schroeflengte mag niet meer dan 5,5 mm bedragen)

  1. Geheugenkaartgleuf

  1. BATT (accu)-ontgrendelingsknop

De handgreepband vastmaken

De lenskap bevestigen (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

Plaats de lenskap goed op de camcorder en draai de borgring van de lenskap in de richting van het pijltje.

  • Bij het bevestigen van de lenskap moet de opening van de lenskap goed worden uitgelijnd met de flitser van de camcorder.

A: Borgring

  • U kunt de lenskap verwijderen door de borgring van de lenskap in de tegenovergestelde richting van het pijltje te draaien.

  • Verwijder de lenskap wanneer u de camcorder gebruikt met de meegeleverde afstandsbediening.

Draadloze afstandsbediening (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

De draadloze afstandsbediening is handig wanneer u de projector gebruikt.

  1. DATA CODE-knop

Geeft de datum en tijd, camera-instelgegevens of coördinaten weer (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE) van de opgenomen beelden wanneer u op deze toets drukt tijdens het afspelen.

  1. PHOTO-knop

Het beeld op het scherm wordt opgenomen als stilstaand beeld wanneer u op deze toets drukt.

  1. SCAN/SLOW-toetsen

  1. / (Vorige/Volgende)-toetsen

  1. PLAY-knop

  1. STOP-knop

  1. DISPLAY-knop

  1. Zender

  1. START/STOP-knop

  1. Motorzoomknoppen

  1. PAUSE-knop

  1. VISUAL INDEX-toets

Toont een Indexscherm tijdens de weergave.

  1. Toetsen ////ENTER

Als u op een van deze toetsen drukt, wordt er een lichtblauw kader weergegeven op het LCD-scherm. Selecteer een toets of item met ///, en druk vervolgens op ENTER ter bevestiging.
