Piezas y mandos

1. Zapata de accesorios (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

2. Objetivo (objetivo G)

3. Luz del flash (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)/vídeo (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

4. Micrófono incorporado

5. Sensor remoto/puerto de infrarrojos (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

6. Indicador de grabación de la cámara (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

1. Pantalla de cristal líquido/panel táctil

2. Altavoces (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

3. Objetivo del proyector (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

4. Palanca PROJECTOR FOCUS (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

5. Antena de GPS (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE)

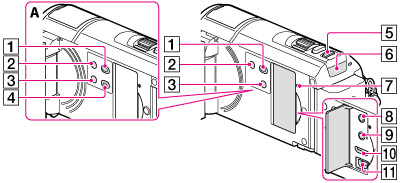

1. Botón (Ver Imágenes)

2. Botón POWER

3. Botón LIGHT (luz de vídeo) (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

4. Botón PROJECTOR (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

5. Botón MODE

6. Indicador (película)/ (fotografía)

7. Botón RESET

8. Toma (auriculares) (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

9. Toma (micrófono) (PLUG IN POWER)

10. Toma HDMI OUT

11. Toma (USB)

12. Altavoz (HDR-CX250E/CX260E/CX260VE/CX270E)

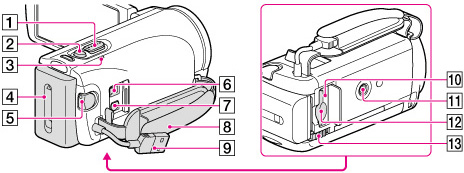

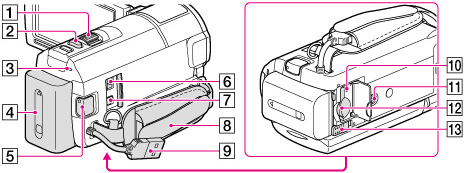

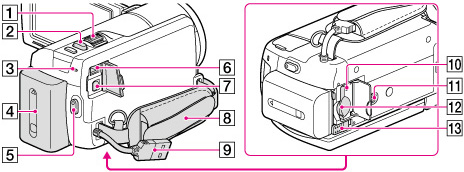

1. Palanca del zoom motorizado

2. Botón PHOTO

3. Indicador CHG (carga)

4. Batería

5. Botón START/STOP

6. Toma DC IN

7. Conector remoto de A/V

8. Correa de sujeción

9. Cable USB incorporado

10. Indicador de acceso de tarjeta de memoria

11. Receptáculo del trípode

12. Ranura para tarjeta de memoria

13. Palanca de liberación BATT (batería)

Para fijar la correa de sujeción

Para montar el parasol (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

• Cuando monte el parasol, alinee correctamente la sección de apertura del parasol con la sección de disparo del flash de la videocámara.

• Para quitar el parasol, gire el anillo de sujeción del parasol en la dirección opuesta a la flecha.

• Cuando utilice la videocámara con el mando a distancia suministrado, quite el parasol.

Mando a distancia inalámbrico (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

1. Botón DATA CODE

2. Botón PHOTO

3. Botones SCAN/SLOW

4. Botones / (anterior/siguiente)

5. Botón PLAY

6. Botón STOP

7. Botón DISPLAY

8. Transmisor

9. Botón START/STOP

10. Botones del zoom motorizado

11. Botón PAUSE

12. Botón VISUAL INDEX

13. Botones ////ENTER

Si se pulsa cualquiera de estos botones, aparece el marco azul claro en la pantalla de cristal líquido. Seleccione un botón o un elemento con /// y después pulse ENTER para confirmar la selección.
