Parçalar ve komutlar

1. Aktif Arabirim Yuvası (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

2. Lens (G lens)

3. Flaş (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)/Video ışığı (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

4. Dahili mikrofon

5. Uzaktan kumanda sensörü/Kızılötesi portu (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

6. Kamera kayıt lambası (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

1. LCD ekran/Dokunmatik panel

2. Hoparlörler (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

3. Projektör lensi (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

4. PROJECTOR FOCUS düğmesi (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

5. GPS anteni (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE)

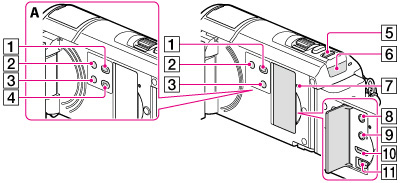

1. (Resimleri Görüntüle) düğmesi

2. POWER düğmesi

3. LIGHT (Video Işığı) düğmesi (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

4. PROJECTOR düğmesi (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

5. MODE düğmesi

6. (Video)/ (Fotoğraf) lambası

7. RESET düğmesi

8. (kulaklık) girişi (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

9. (mikrofon) girişi (PLUG IN POWER)

10. HDMI OUT girişi

11. (USB) girişi

12. Hoparlör (HDR-CX250E/CX260E/CX260VE/CX270E)

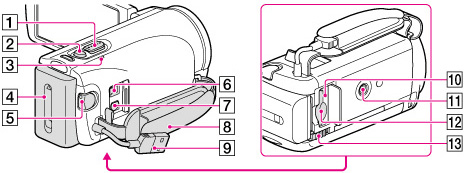

1. Otomatik zum düğmesi

2. PHOTO düğmesi

3. CHG (şarj) lambası

4. Pil

5. START/STOP düğmesi

6. DC IN jakı

7. A/V Uzaktan Kumanda Konektörü

8. Kavrama kayışı

9. Yerleşik USB Kablosu

10. Bellek kartı erişim lambası

11. Tripod yuvası

12. Bellek kartı yuvası

13. BATT (pil) çıkarma düğmesi

Kavrama kayışını takma

Parasoleyi takmak için (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

• Parasoleyi takarken, parasoleyin açık kısmını kameranın flaş çakan bölümüyle aynı hizaya getirin.

• Parasoleyi çıkarmak için, parasoleyin sıkıştırma halkasını ok yönünün tersine çevirin.

• Kamerayı ürünle verilen uzaktan kumandayla çalıştıracaksanız parasoleyi çıkartın.

Uzaktan Kumanda (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

1. DATA CODE düğmesi

2. PHOTO düğmesi

3. SCAN/SLOW düğmeleri

4. / (Önceki/Sonraki) düğmeleri

5. PLAY düğmesi

6. STOP düğmesi

7. DISPLAY düğmesi

8. İletici

9. START/STOP düğmesi

10. Otomatik zum düğmeleri

11. PAUSE düğmesi

12. VISUAL INDEX düğmesi

13. ////ENTER düğmeleri

Bu düğmelerden herhangi birine bastığınızda LCD ekranda açık mavi çerçeve görüntülenir. /// düğmelerini kullanarak istediğiniz düğmeyi veya öğeyi seçin ve ardından ayarlamak için ENTER düğmesine basın.
