Součásti a ovládací prvky

1. Patice pro inteligentní příslušenství (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

2. Objektiv (objektiv G)

3. Blesk (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)/Video světlo (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

4. Vestavěný mikrofon

5. Senzor dálkového ovládání/infračervený zářič (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

6. Indikátor nahrávání (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

1. Obrazovka LCD/dotykový panel

2. Reproduktory (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

3. Objektiv projektoru (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

4. Páčka PROJECTOR FOCUS (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

5. Anténa GPS (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE)

1. Tlačítko (Zobrazit snímky)

2. Tlačítko POWER

3. Tlačítko LIGHT (Video světlo) (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

4. Tlačítko PROJECTOR (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

5. Tlačítko MODE

6. Indikátor (videoklip)/ (fotografie)

7. Tlačítko RESET

8. Konektor (sluchátka) (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

9. Konektor (mikrofon) (PLUG IN POWER)

10. Konektor HDMI OUT

11. Konektor (USB)

12. Reproduktor (HDR-CX250E/CX260E/CX260VE/CX270E)

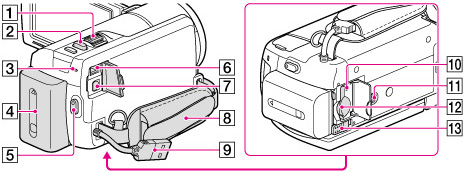

1. Páčka funkce zoom

2. Tlačítko PHOTO

3. Indikátor CHG (nabíjení)

4. Modul akumulátoru

5. Tlačítko START/STOP

6. Konektor DC IN

7. Konektor dálkového ovládání A/V

8. Řemínek

9. Vestavěný kabel USB

10. Indikátor přístupu k paměťové kartě

11. Závit stativu

12. Slot paměťové karty

13. Uvolňovací páčka BATT (akumulátor)

Upevnění řemínku

Nasazení sluneční clony (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

• Při připojování sluneční clony řádně vyrovnejte vstupní část sluneční clony s částí videokamery vysílající blesk.

• Chcete-li sejmout sluneční clonu, otočte pojistný kroužek sluneční clony opačným směrem, než kterým ukazuje šipka.

• Pokud videokameru ovládáte dodaným dálkovým ovladačem, sejměte sluneční clonu.

Bezdrátový dálkový ovladač (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

1. Tlačítko DATA CODE

2. Tlačítko PHOTO

3. Tlačítka SCAN/SLOW

4. Tlačítka / (předchozí/další)

5. Tlačítko PLAY

6. Tlačítko STOP

7. Tlačítko DISPLAY

8. Vysílač

9. Tlačítko START/STOP

10. Tlačítka zoomu

11. Tlačítko PAUSE

12. Tlačítko VISUAL INDEX

13. Tlačítka ////ENTER

Stisknete-li libovolné z těchto tlačítek, na obrazovce LCD se zobrazí světle modrý rámeček. Stiskněte požadované tlačítko nebo vyberte položku pomocí /// a stiskem tlačítka ENTER proveďte uložení.
