Részegységek és kezelőszervek

A tartópánt beállítása
Napellenző csatlakoztatása (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)
Vezeték nélküli távirányító (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE
HDR-PJ260E/PJ260VE
HDR-PJ600E/PJ600VE
HDR-XR260E/XR260VE

  1. Aktív tartozékaljzat (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

  1. Objektív (G-objektív)

  1. Vaku (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)/kameralámpa (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

  1. Beépített mikrofon

  1. Távérzékelő/infravörös port (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. Felvételjelző (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

Felvételkor a felvételjelző pirosan világít. Villog, ha az akkumulátor lemerőben van, illetve ha a felvételi adathordozón fogytán van a szabad hely.

HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE
HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX250E/ CX260E/ CX260VE/ CX270E/ CX570E/ CX580E/ CX580VE/ XR260E/ XR260VE
HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE

  1. LCD-kijelző/érintőképernyő

Ha 180 fokkal elfordítja az LCD-panelt, akkor vissza tudja csukni az LCD-panelt úgy, hogy az LCD-kijelző kifelé néz. Ez lejátszáskor praktikus lehet.

  1. Hangszórók (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

  1. Kivetítő lencséje (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. PROJECTOR FOCUS csúszkája (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. GPS-antenna (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE)

Az LCD-panelben GPS-antenna található.

HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE
A: Az üzenetben megjelenő rajz a következő: HDR-PJ260E/PJ260VE/PJ580E/PJ580VE.

HDR-PJ600E/PJ600VE/XR260E/XR260VE

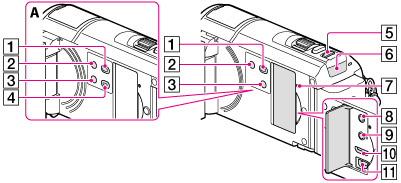

  1. (Kép nézet) gomb

  1. POWER gomb

  1. LIGHT (kameralámpa) gomb (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

  1. PROJECTOR gomb (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. MODE gomb

  1. (Videó)/ (Fénykép) üzemmódkijelző

  1. RESET gomb

Hegyes tárgy segítségével nyomja meg a süllyesztett RESET mikrokapcsolót.
Ha az összes beállítást (beleértve az óra beállítását) a gyári alapértékre kívánja állítani, nyomja meg a süllyesztett RESET mikrokapcsolót.

  1. (fejhallgató) aljzat (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

  1. (mikrofon) aljzat (PLUG IN POWER)

  1. HDMI OUT aljzat

  1. (USB) aljzat

  1. Hangszóró (HDR-CX250E/CX260E/CX260VE/CX270E)


HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE
HDR-PJ600E/PJ600VE/XR260E/XR260VE

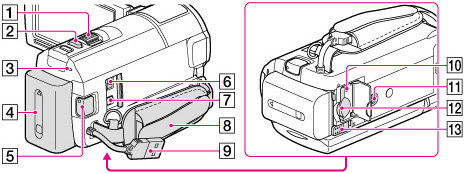

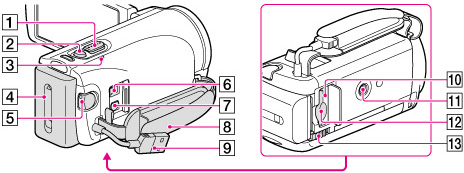

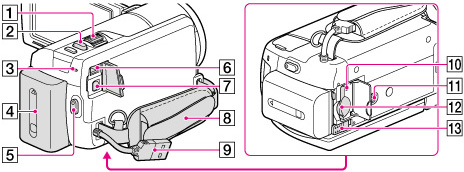

  1. Motoros zoom karja

  1. PHOTO gomb

  1. CHG (töltés) jelzőfény

  1. Akkumulátor

  1. START/STOP gomb

  1. DC IN aljzat

  1. A/V távcsatlakozó

  1. Marokszíj

  1. Beépített USB kábel

  1. A memóriakártya működésjelzője

  1. Állványcsatlakozó

Csatlakoztasson (külön megvásárolható) állványt (amelyen a a csavar legfeljebb 5,5 mm hosszú lehet)

  1. A memóriakártya nyílása

  1. BATT akkumulátorkioldó csúszka

Marokszíj

Napellenző csatlakoztatása (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

Az objektívsapkát igazítsa pontosan az objektívra, majd forgassa el az objektívsapka szorítógyűrűjét a nyíl irányába.

  • A napellenző felhelyezésekor igazítsa megfelelő módon a napellenző nyílását a videokamera vakut tartalmazó részéhez.

A: szorítógyűrű

  • A napellenző leszereléséhez a nyíllal ellentétes irányba forgassa el a napellenző biztosítógyűrűjét.

  • Ha a videokamerát a mellékelt távvezérlővel használja, vegye le a napellenzőt.

Vezeték nélküli távirányító (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

A vezeték nélküli távirányító a kivetítő alkalmazásakor hasznos.

  1. DATA CODE gomb

Ha lejátszás közben megnyomja, megjelenik a felvétel dátuma és időpontja, illetve megjelennek a felvételkor érvényes kamerabeállítások vagy koordináták (HDR-CX260VE/ CX580VE/ PJ260VE/ PJ580VE /PJ600VE/ XR260VE).

  1. PHOTO gomb

Amikor megnyomja ezt a gombot, a képernyőn éppen látható képet a kamera állóképként rögzíti.

  1. SCAN/SLOW gomb

  1. / (Előző/Következő) gomb

  1. PLAY gomb

  1. STOP gomb

  1. DISPLAY gomb

  1. Jeladó

  1. START/STOP gomb

  1. A motoros zoom gombjai

  1. PAUSE gomb

  1. VISUAL INDEX gomb

Index képernyő megjelenítése a lejátszás során.

  1. ////ENTER gomb

A gombok egyikének megnyomásakor az LCD képernyőn megjelenik a világoskék keret. A /// gombokkal jelöljön ki egy gombot vagy egy elemet, majd a kijelölt elem aktiválásához nyomja meg az ENTER gombot.
