Súčasti a ovládacie prvky

1. Sánky pre aktívne rozhrania (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

2. Objektív (objektív G)

3. Blesk (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)/Svetlo pre video (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

4. Vstavaný mikrofón

5. Senzor diaľkového ovládača/Infračervený port (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

6. Indikátor nahrávania (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

1. Obrazovka LCD/Dotykový panel

2. Reproduktory (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

3. Objektív projektora (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

4. Páčka PROJECTOR FOCUS (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

5. Anténa systému GPS (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE)

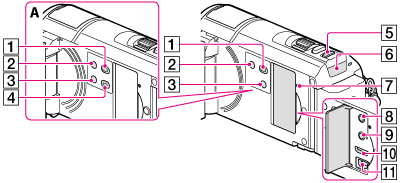

1. Tlačidlo (View Images)

2. Tlačidlo POWER

3. Tlačidlo LIGHT (funkcia Svetlo pre video) (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

4. Tlačidlo PROJECTOR (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

5. Tlačidlo MODE

6. Indikátor (Videozáznam)/ (Fotografia)

7. Tlačidlo RESET

8. Konektor (slúchadlá) (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

9. Konektor (mikrofón) (PLUG IN POWER)

10. Konektor HDMI OUT

11. Konektor (USB)

12. Reproduktor (HDR-CX250E/CX260E/CX260VE/CX270E)

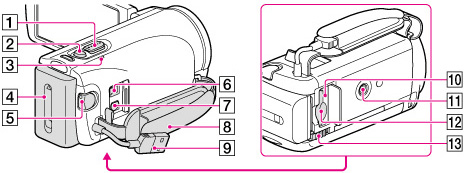

1. Páčka transfokátora

2. Tlačidlo PHOTO

3. Indikátor CHG (nabíjanie)

4. Batéria

5. Tlačidlo START/STOP

6. Konektor DC IN

7. Konektor pre diaľkový ovládač A/V

8. Remienok na uchopenie

9. Built-in USB Cable

10. Indikátor prístupu k pamäťovej karte

11. Objímka pre statív

12. Otvor pre pamäťovú kartu

13. Uvoľňovacia páčka BATT (batérie)

Pripevnenie remienka na uchopenie

Nasadenie tienidla objektívu (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

• Keď nasadíte tienidlo objektívu, správne zarovnajte sekciu otvoru tienidla objektívu so sekciou blesku kamkordéra.

• Ak chcete odstrániť tienidlo objektívu, otočte zaisťovací prstenec tienidla objektívu v opačnom smere, než je smer šípky.

• Pri ovládaní kamkordéra pomocou dodaného diaľkového ovládania snímte tienidlo objektívu.

Bezdrôtový diaľkový ovládač (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

1. Tlačidlo DATA CODE

2. Tlačidlo PHOTO

3. Tlačidlá SCAN/SLOW

4. Tlačidlá / (Predchádzajúce/Nasledujúce)

5. Tlačidlo PLAY

6. Tlačidlo STOP

7. Tlačidlo DISPLAY

8. Vysielač

9. Tlačidlo START/STOP

10. Tlačidlá priblíženia

11. Tlačidlo PAUSE

12. Tlačidlo VISUAL INDEX

13. Tlačidlá ////ENTER

Ak stlačíte ktorékoľvek z týchto tlačidiel, na obrazovke LCD sa zobrazí svetlomodrý rámček. Vyberte požadované tlačidlo alebo položku pomocou tlačidiel /// a stlačením tlačidla ENTER potvrďte svoj výber.
