Försida > Innan du använder videokameran > Delar och reglage/Skärmindikatorer > Delar och reglage

Delar och reglage

Spänna greppremmen
Fästa linsskyddet (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)
Trådlös fjärrkontroll (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE
HDR-PJ260E/PJ260VE
HDR-PJ600E/PJ600VE
HDR-XR260E/XR260VE

  1. Aktiv tillbehörssko (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

  1. Objektiv (G-objektiv)

  1. Blixt (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)/Videoljus (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

  1. Inbyggd mikrofon

  1. Fjärrkontrollsensor/IR-port (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. Kamerans inspelningslampa (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

Kamerans inspelningslampa lyser rött under inspelning. Lampan blinkar om återstående kapacitet är låg hos mediet eller i batteriet.

HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE
HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX250E/ CX260E/ CX260VE/ CX270E/ CX570E/ CX580E/ CX580VE/ XR260E/ XR260VE
HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE

  1. LCD-skärm/pekskärm

Om du vrider LCD-skärmen 180 grader kan du stänga den med skärmen vänd utåt. Det är ett praktiskt läge vid uppspelning.

  1. Högtalare (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

  1. Projektorlins (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. PROJECTOR FOCUS-knapp (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. GPS-antenn (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE)

Det finns en GPS-antenn i LCD-panelen.

HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE
A: Illustrationen i den infällda bilden gäller för HDR-PJ260E/PJ260VE/PJ580E/PJ580VE.

HDR-PJ600E/PJ600VE/XR260E/XR260VE

  1. (View Images)-knapp

  1. POWER-knapp

  1. LIGHT (Videoljus)-knapp (HDR-CX570E/CX580E/CX580VE/PJ580E/PJ580VE)

  1. PROJECTOR-knapp (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

  1. MODE-knapp

  1. (Film)/ (Foto)-lampa

  1. RESET-knapp

Tryck på RESET med ett spetsigt föremål.
Tryck på RESET för att nollställa alla inställningar, inklusive klockan.

  1. (hörlurar)-uttag (HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE/ XR260E/ XR260VE)

  1. (mikrofon)-uttag (PLUG IN POWER)

  1. HDMI OUT-uttag

  1. (USB)-uttag

  1. Högtalare (HDR-CX250E/CX260E/CX260VE/CX270E)


HDR-CX250E/CX260E/CX260VE/CX270E
HDR-CX570E/ CX580E/ CX580VE/ PJ260E/ PJ260VE/ PJ580E/ PJ580VE
HDR-PJ600E/PJ600VE/XR260E/XR260VE

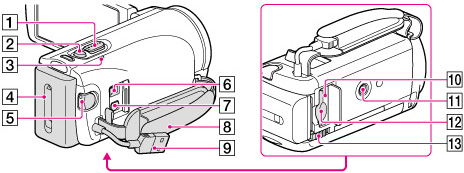

  1. Zoomspak

  1. PHOTO-knapp

  1. CHG-lampa (laddning)

  1. Batteri

  1. START/STOP-knapp

  1. DC IN-uttag

  1. Anslutning för A/V-Fjärrkontroll

  1. Grepprem

  1. Built-in USB Cable

  1. Åtkomstlampa för minneskort

  1. Stativfäste

Sätta fast ett stativ (säljs separat: skruven får inte vara längre än 5,5 mm)

  1. Minneskortsfack

  1. BATT-spärr (batteri)

Spänna greppremmen

Fästa linsskyddet (HDR-CX570E/ CX580E/ CX580VE/ PJ580E/ PJ580VE/ PJ600E/ PJ600VE)

Anpassa linsskyddet till videokameran och vrid sedan linsskyddets säkringsring i pilens riktning.

  • När du fäster linsskyddet ska du rikta in öppningen på linsskyddet korrekt mot den del som utlöser blixt på videokameran.

A: Säkringsring

  • Vrid linsskyddets säkringsring i motsatt riktning till pilen för att ta loss det.

  • Ta bort linsskyddet när du hanterar videokameran med medföljande fjärrkontroll.

Trådlös fjärrkontroll (HDR-PJ260E/PJ260VE/PJ580E/PJ580VE/PJ600E/PJ600VE)

Den trådlösa fjärrkontrollen är användbar när du använder projektorn.

  1. DATA CODE-knapp

Visar datum och tid, kamerans inställningar eller koordinater (HDR-CX260VE/CX580VE/PJ260VE/PJ580VE/PJ600VE/XR260VE) för de inspelade bilderna när du trycker på den här knappen under uppspelning.

  1. PHOTO-knapp

Den bild som visas på skärmen när du trycker på den här knappen spelas in som en stillbild.

  1. SCAN/SLOW-knappar

  1. / (föregående/nästa), knappar

  1. PLAY-knapp

  1. STOP-knapp

  1. DISPLAY-knapp

  1. Sändare

  1. START/STOP-knapp

  1. Zoomknappar

  1. PAUSE-knapp

  1. VISUAL INDEX-knapp

Visar en indexskärm under uppspelning.

  1. ////ENTER-knappar

När du trycker på någon av knapparna, visas den ljusblå ramen på LCD-skärmen. Välj en knapp eller ett alternativ med ///, och tryck sedan på ENTER för att aktivera valet.
