Componentes e controlos

Apertar a pega

  1. Altifalante

  1. Objectiva (objectiva Carl Zeiss)

  1. Interruptor LENS COVER

  1. Microfone incorporado


HDR-CX190E
HDR-CX200E/CX210E
HDR-PJ200E

  1. Ecrã LCD/Painel táctil (HDR-CX200E/CX210E/PJ200E)

Se rodar o painel LCD 180 graus, pode fechá-lo, ficando com o ecrã LCD virado para fora. Esta possibilidade é bastante útil para funcionamento em modo de reprodução.

  1. Multi-selector (HDR-CX190E)

  1. Botão (Ver Imagens) (HDR-CX190E)

  1. Alavanca do PROJECTOR FOCUS (HDR-PJ200E)

  1. Objectiva do projector (HDR-PJ200E)


HDR-CX190E
HDR-CX200E/CX210E
HDR-PJ200E

  1. Botão MODE

  1. Indicadores luminosos (Filme)/ (Fotografia)

  1. Botão RESET

Carregue em RESET utilizando um objecto pontiagudo.
Carregue em RESET para inicializar todas as definições, incluindo a definição do relógio.

  1. Botão (Ver Imagens) (HDR-CX200E/CX210E/PJ200E)

  1. Botão PROJECTOR (HDR-PJ200E)

  1. Tomada HDMI OUT

  1. Tomada (USB)

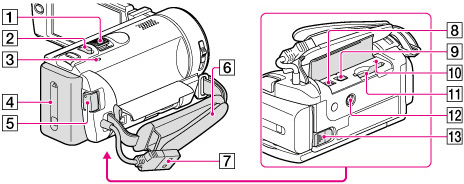

HDR-CX190E

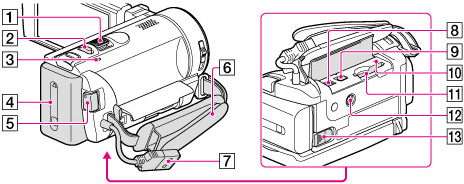

HDR-CX200E/CX210E/PJ200E

  1. Selector de zoom eléctrico

  1. Botão PHOTO

  1. Indicador luminoso CHG (carga)

  1. Bateria

  1. Botão START/STOP

  1. Pega

  1. Cabo USB Incorporado

  1. Tomada DC IN

  1. Conector Remoto A/V

  1. Indicador luminoso de acesso ao cartão de memória

  1. Ranhura para inserção do cartão de memória

  1. Rosca fêmea do tripé

Monte um tripé (vendido em separado: o comprimento da rosca do parafuso deve ser inferior a 5,5 mm)

  1. Trinco de libertação da BATT (bateria)

Apertar a pega
