Première page > Avant usage > Éléments et commandes/Indicateurs à l'écran > Éléments et commandes

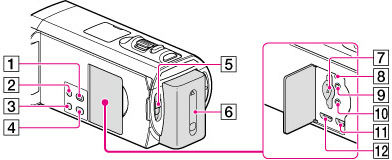

Éléments et commandes

Pour fixer la poignée
Télécommande sans fil

  1. Active Interface Shoe

  1. Flash/Éclairage vidéo

  1. Objectif (objectif G)

  1. Microphone intégré

  1. Capteur de télécommande/Port infrarouge

  1. Témoin d’enregistrement du caméscope

Le témoin d’enregistrement du caméscope s’allume en rouge pendant l’enregistrement. Le témoin clignote lorsque la capacité du support d’enregistrement restante ou l’autonomie de la batterie est faible.

  1. Molette MANUAL

  1. Touche MANUAL


  1. Écran LCD/Écran tactile

Si vous faites pivoter le panneau LCD de 180 degrés, vous pouvez fermer le panneau LCD avec l’écran tourné vers l’extérieur. Cette position est pratique pour la lecture.

  1. Haut-parleurs

  1. Antenne GPS (HDR-TD20VE)

Une antenne GPS est située dans le panneau LCD.

  1. Touche (Afficher Images)

  1. Touche POWER

  1. Touche LIGHT (Éclairage vidéo)

  1. Bouton 2D/3D DISP (affichage)

  1. Interrupteur 2D/3D

  1. Batterie

  1. Témoin de la fente/d’accès à la carte mémoire

  1. Touche RESET

Appuyez sur RESET avec un objet pointu.
Appuyez sur RESET pour réinitialiser tous les réglages, y compris celui de l’horloge.

  1. Prise (casque)

  1. Prise (microphone) (PLUG IN POWER)

  1. Prise (USB)

  1. Prise HDMI OUT


  1. Manette de zoom motorisé

  1. Touche PHOTO

  1. Touche MODE

  1. Témoin (film)/ (Photo)

  1. Témoin CHG (charge)

  1. Touche START/STOP

  1. Prise DC IN

  1. Connecteur A/V à distance

  1. Poignée

  1. Boucle pour bandoulière

  1. Câble USB intégré

  1. Logement du trépied

Fixez un trépied (vendu séparément : la longueur de la vis doit être inférieure à 5,5 mm)

  1. Manette de déblocage BATT (batterie)

Pour fixer la poignée

Télécommande sans fil

La télécommande sans fil est utile lorsque vous utilisez le projecteur.

  1. Touche DATA CODE

Permet d’afficher la date et l’heure, les données de réglage du caméscope ou les coordonnées (HDR-TD20VE) des images enregistrées lorsque vous appuyez sur cette touche en cours de lecture.

  1. Touche PHOTO

L’image affichée à l’écran lorsque vous appuyez sur cette touche est enregistrée en tant qu’image fixe.

  1. Touches SCAN/SLOW

  1. Touches / (Précédent/Suivant)

  1. Touche PLAY

  1. Touche STOP

  1. Touche DISPLAY

  1. Emetteur

  1. Touche START/STOP

  1. Touches de zoom motorisé

  1. Touche PAUSE

  1. Touche VISUAL INDEX

Permet d'afficher un écran d'Index pendant la lecture.

  1. Touches ////ENTER

Lorsque vous appuyez sur l’une de ces touches, un cadre bleu clair apparaît sur l’écran LCD. Sélectionnez une touche ou une option avec ///, puis appuyez sur ENTER pour valider.
