Pierwsza strona > Informacje wstępne > Części i elementy sterujące/Wskaźniki na ekranie > Części i elementy sterujące

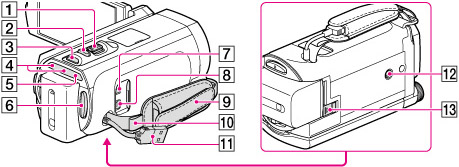

Części i elementy sterujące

Mocowanie paska na rękę
Bezprzewodowy pilot zdalnego sterowania

  1. Active Interface Shoe

  1. Lampa błyskowa/Lampa wideo

  1. Obiektyw (obiektyw G)

  1. Wbudowany mikrofon

  1. Czujnik zdalnego sterowania/port podczerwieni

  1. Lampka nagrywania kamery

Podczas nagrywania lampka nagrywania kamery jest podświetlona na czerwono. Lampka ta miga, gdy kończy się dostępna ilość pamięci na nośniku zapisu lub gdy akumulator jest rozładowany.

  1. Pokrętło MANUAL

  1. Przycisk MANUAL


  1. Ekran LCD/panel dotykowy

Po obróceniu panelu LCD o 180 stopni można go zamknąć w taki sposób, aby panel pozostawał widoczny. Jest to wygodne podczas odtwarzania.

  1. Głośniki

  1. Antena GPS (HDR-TD20VE)

Antena GPS znajduje się wewnątrz panelu LCD.

  1. Przycisk (Podgląd obrazów)

  1. Przycisk POWER

  1. Przycisk LIGHT (Lampa wideo)

  1. Przycisk 2D/3D DISP (wyświetlanie)

  1. Przełącznik 2D/3D

  1. Akumulator

  1. Gniazdo karty pamięci/lampka dostępu

  1. Przycisk RESET

Do uruchomienia przycisku RESET używać ostro zakończonego przedmiotu.
Przycisk RESET służy do zerowania wszystkich ustawień włącznie z nastawą zegara.

  1. Gniazdo (słuchawkowe)

  1. Gniazdo (mikrofon) (PLUG IN POWER)

  1. Gniazdo (USB)

  1. Gniazdo HDMI OUT


  1. Dźwignia regulacji zbliżenia

  1. Przycisk PHOTO

  1. Przycisk MODE

  1. Lampka (Film)/ (Zdjęcie)

  1. Lampka CHG (ładowanie)

  1. Przycisk START/STOP

  1. Gniazdo DC IN

  1. Zdalne złącze A/V

  1. Pasek na rękę

  1. Zapas do zrobienia paska na ramię

  1. Wbudowany kabel USB

  1. Gniazdo statywu

Do mocowania statywu (oddzielnie w sprzedaży: długość śruby statywu nie może być dłuższa niż 5,5 mm)

  1. Dźwignia zwalniająca BATT (akumulatora)

Mocowanie paska na rękę

Bezprzewodowy pilot zdalnego sterowania

Bezprzewodowy pilot zdalnego sterowania przydaje się, gdy kamera pracuje jako projektor.

  1. Przycisk DATA CODE

Naciśnięcie tego przycisku podczas odtwarzania powoduje wyświetlenie daty i godziny nagranych obrazów, danych dotyczących ustawień kamery obowiązujących podczas nagrywania lub współrzędnych (HDR-TD20VE).

  1. Przycisk PHOTO

W momencie naciśnięcia tego przycisku widoczny na ekranie obraz zostanie zapisany jako zdjęcie.

  1. Przyciski SCAN/SLOW

  1. Przyciski / (Poprzedni/Następny)

  1. Przycisk PLAY

  1. Przycisk STOP

  1. Przycisk DISPLAY

  1. Nadajnik

  1. Przycisk START/STOP

  1. Przyciski regulacji zbliżenia

  1. Przycisk PAUSE

  1. Przycisk VISUAL INDEX

Wyświetlanie ekranu indeksu podczas odtwarzania.

  1. Przyciski ////ENTER

Naciśnięcie dowolnego z tych przycisków powoduje wyświetlenie na ekranie LCD ramki w kolorze jasnoniebieskim. Korzystając z przycisków ///, można zaznaczyć wybrany przycisk lub element, a następnie przyciskiem ENTER zatwierdzić wybór.
Powrót do początku
