Éléments et commandes

1. Microphone intégré

2. Active Interface Shoe

3. Flash/Éclairage vidéo

4. Objectif (objectif Carl Zeiss)

5. Capteur de télécommande/Port infrarouge

6. Témoin d’enregistrement du caméscope

7. Touche MANUAL

8. Molette MANUAL

1. Écran LCD/Écran tactile

2. Haut-parleurs

3. Objectif du projecteur

4. Manette PROJECTOR FOCUS

5. Antenne GPS (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE)

1. Touche (Afficher Images)

2. Touche LIGHT (Éclairage vidéo)

3. Touche NIGHTSHOT

4. Touche POWER

5. Témoin d’accès à la carte mémoire

6. Logement de carte mémoire

7. Touche RESET

8. Touche PROJECTOR (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE)

9. Prise HDMI OUT

10. Prise(USB)

11. Témoin (Film)/ (Photo)

12. Touche MODE

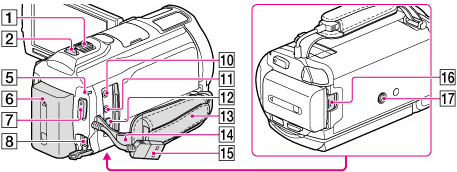

1. Manette de zoom motorisé

2. Touche PHOTO

3. Œilleton

4. Viseur

5. Témoin CHG (charge)

6. Batterie

7. Touche START/STOP

8. Prise DC IN

9. Manette de réglage de la lentille du viseur

10. Prise (microphone) (PLUG IN POWER)

11. Prise (casque)

12. Connecteur A/V à distance

13. Poignée

14. Boucle pour bandoulière

15. Câble USB intégré

16. Manette de déblocage BATT (batterie)

17. Logement du trépied

Pour fixer la poignée

Pour fixer le pare-soleil

Alignez correctement le pare-soleil avec le caméscope (), puis tournez la bague de sécurité du pare-soleil dans la direction de la flèche ().

• Lorsque vous installez le pare-soleil, alignez correctement l'ouverture du pare-soleil avec la partie émettant le flash sur le caméscope.

• Pour retirer le pare-soleil, tournez la bague de sécurité du pare-soleil dans la direction opposée à la flèche.

• Retirez le pare-soleil lorsque vous enregistrez des flms à l'aide de la fonction NightShot. Si vous ne le faites pas, l'ombre du pare-soleil sera visible sur vos films.

• Retirez le pare-soleil lorsque vous utilisez le caméscope à l'aide de la télécommande fournie.

Pour fixer la bague de réduction

Alignez correctement la bague de réduction avec le caméscope (), puis tournez-la dans la direction de la flèche jusqu'à ce qu'elle se verrouille en position ().

• Vous pouvez modifier le diamètre du filtre en 37 mm en montant la bague de réduction, ce qui vous permet d'utiliser le convertisseur recommandé.

• Vous ne pouvez pas monter le convertisseur/filtre à extrémité large si la bague de réduction est montée.

• Pour retirer la bague de réduction, tournez-la dans la direction opposée à celle de la flèche.

Télécommande sans fil

1. Touche DATA CODE

2. Touche PHOTO

3. Touches SCAN/SLOW

4. Touches / (Précédent/Suivant)

5. Touche PLAY

6. Touche STOP

7. Touche DISPLAY

8. Emetteur

9. Touche START/STOP

10. Touches de zoom motorisé

11. Touche PAUSE

12. Touche VISUAL INDEX

13. Touches ////ENTER

Lorsque vous appuyez sur l’une de ces touches, un cadre bleu clair apparaît sur l’écran LCD. Sélectionnez une touche ou une option avec ///, puis appuyez sur ENTER pour valider.
