Onderdelen en bedieningselementen

1. Ingebouwde microfoon

2. Active Interface Shoe

3. Flitser/Videolamp

4. Lens (Carl Zeiss-lens)

5. Afstandsbedieningssensor/infraroodpoort

6. Camera-opnamelampje

7. MANUAL-knop

8. MANUAL-toets

1. LCD-scherm/Aanraakscherm

2. Luidsprekers

3. Projectorlens

4. PROJECTOR FOCUS-knop

5. GPS-antenne (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE)

1. (Beelden weergeven)-toets

2. LIGHT-knop (Videolamp)

3. NIGHTSHOT-knop

4. POWER-knop

5. Toegangslampje geheugenkaart

6. Geheugenkaartgleuf

7. RESET-knop

8. PROJECTOR-toets (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE)

9. HDMI OUT-aansluiting

10. (USB)-aansluiting

11. (film)/ (foto)-lampje

12. MODE-knop

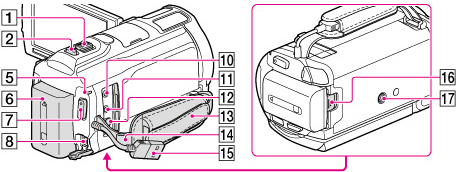

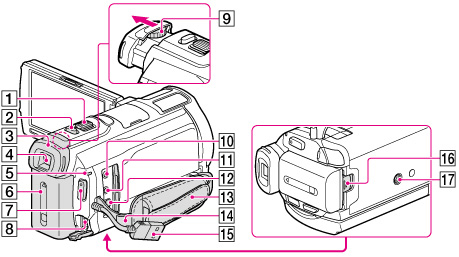

1. Motorzoomknop

2. PHOTO-knop

3. Oogdop

4. Beeldzoeker

5. CHG (opladen)-lampje

6. Accu

7. START/STOP-knop

8. DC IN-aansluiting

9. Regelknop voor beeldzoeker

10. (microfoon)-aansluiting (PLUG IN POWER)

11. (hoofdtelefoon)-aansluiting

12. A/V R-aansluiting

13. Handgreepband

14. Lus voor een schouderriem

15. Ingebouwde USB-kabel

16. BATT (accu)-ontgrendelingsknop

17. Bevestigingsopening voor statief

De handgreepband vastmaken

De lenskap bevestigen

Plaats de lenskap goed op de camcorder () en draai de borgring van de lenskap in de richting van het pijltje ().

• Bij het bevestigen van de lenskap moet de opening van de lenskap goed worden uitgelijnd met de flitser van de camcorder.

• U kunt de lenskap verwijderen door de borgring van de lenskap in de tegenovergestelde richting van het pijltje te draaien.

• Verwijder de lenskap wanneer u films opneemt met de functie NightShot. Doet u dit niet, dan zal de schaduw van de lenskap worden weerspiegeld en mee opgenomen.

• Verwijder de lenskap wanneer u de camcorder gebruikt met de meegeleverde afstandsbediening.

De Verloopring bevestigen

Houd de Verloopring recht tegenover de camcorder (), draai de ring vervolgens in de richting die de pijl aangeeft tot de Verloopring op z'n plaats wordt vergrendeld ().

• U kunt de filterdiameter wijzigen in 37 mm door de Verloopring te bevestigen, en u kunt dan de aanbevolen conversielens gebruiken.

• U kunt de groothoek-conversielens/filter niet bevestigen als de Verloopring is bevestigd.

• U kunt de Verloopring verwijderen door de ring te draaien in de richting tegengesteld aan die van de pijl.

Draadloze afstandsbediening

1. DATA CODE-knop

2. PHOTO-knop

3. SCAN/SLOW-toetsen

4. /-toetsen (Vorige/Volgende)

5. PLAY-knop

6. STOP-knop

7. DISPLAY-knop

8. Zender

9. START/STOP-knop

10. Motorzoomknoppen

11. PAUSE-knop

12. VISUAL INDEX-knop

13. ////ENTER-toetsen

Als u op een van deze toetsen drukt, wordt er een lichtblauw kader weergegeven op het LCD-scherm. Selecteer een toets of item met ///, en druk vervolgens op ENTER ter bevestiging.
