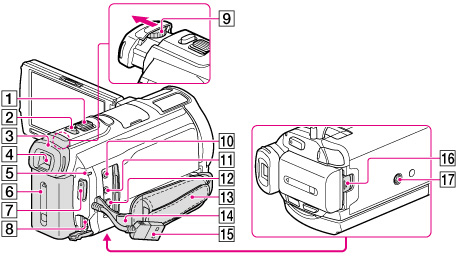

Piezas y mandos

1. Micrófono incorporado

2. Active Interface Shoe

3. Luz de flash/vídeo

4. Objetivo (objetivo Carl Zeiss)

5. Sensor remoto/puerto de infrarrojos

6. Indicador de grabación de la cámara

7. Botón MANUAL

8. Dial MANUAL

1. Pantalla de cristal líquido/panel táctil

2. Altavoces

3. Objetivo del proyector

4. Palanca PROJECTOR FOCUS

5. Antena de GPS (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE)

1. Botón (Ver Imágenes)

2. Botón LIGHT (luz de vídeo)

3. Botón NIGHTSHOT

4. Botón POWER

5. Indicador de acceso de tarjeta de memoria

6. Ranura para tarjeta de memoria

7. Botón RESET

8. Botón PROJECTOR (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE)

9. Toma HDMI OUT

10. Toma(USB)

11. Indicador (Película)/ (Fotografía)

12. Botón MODE

1. Palanca del zoom motorizado

2. Botón PHOTO

3. Ocular

4. Visor

5. Indicador CHG (carga)

6. Batería

7. Botón START/STOP

8. Toma DC IN

9. Palanca de ajuste de la lente del visor

10. Toma (micrófono) (PLUG IN POWER)

11. Toma (auriculares)

12. Conector remoto de A/V

13. Correa de sujeción

14. Lazo para una bandolera

15. Cable USB incorporado

16. Palanca de liberación BATT (batería)

17. Receptáculo del trípode

Para fijar la correa de sujeción

Para montar el parasol

Alinee el parasol y la videocámara correctamente () y después gire el anillo de sujeción del parasol en la dirección de la flecha ().

• Cuando monte el parasol, alinee correctamente la sección de apertura del parasol con la sección de disparo del flash de la videocámara.

• Para quitar el parasol, gire el anillo de sujeción del parasol en la dirección opuesta a la flecha.

• Quite el parasol para grabar películas con la función NightShot. De no hacerlo, se reflejará la sombra del parasol y se grabará en las películas.

• Cuando utilice la videocámara con el mando a distancia suministrado, quite el parasol.

Para montar el anillo reductor

Alinee correctamente el anillo reductor con la videocámara () y, a continuación, gírelo en la dirección de la flecha hasta que el anillo reductor esté firmemente sujeto ().

• Para poder utilizar el objetivo de conversión recomendado, monte el anillo reductor y cambie el diámetro del filtro a 37 mm.

• No se puede montar el filtro/objetivo de conversión gran angular si ya está montado el anillo reductor.

• Para quitar el anillo reductor, gírelo en el sentido opuesto a la flecha.

Mando a distancia inalámbrico

1. Botón DATA CODE

2. Botón PHOTO

3. Botones SCAN/SLOW

4. Botones / (anterior/siguiente)

5. Botón PLAY

6. Botón STOP

7. Botón DISPLAY

8. Transmisor

9. Botón START/STOP

10. Botones del zoom motorizado

11. Botón PAUSE

12. Botón VISUAL INDEX

13. Botones ////ENTER

Si se pulsa cualquiera de estos botones, aparece el marco azul claro en la pantalla de cristal líquido. Seleccione un botón o un elemento con /// y después pulse ENTER para confirmar la selección.
