Εξαρτήματα και χειριστήρια

1. Ενσωματωμένο μικρόφωνο

2. Active Interface Shoe

3. Φλας/Προβολέας βίντεο

4. Φακός (φακός Carl Zeiss)

5. Αισθητήρας τηλεχειρισμού/Θύρα υπέρυθρων

6. Λυχνία εγγραφής κάμερας

7. Κουμπί MANUAL

8. Επιλογέας MANUAL

1. Οθόνη LCD/οθόνη αφής

2. Ηχεία

3. Φακός προβολέα

4. Μοχλός PROJECTOR FOCUS

5. Κεραία GPS (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE)

1. Κουμπί (Προβολή εικόνων)

2. Κουμπί LIGHT (Προβολέας βίντεο)

3. Κουμπί NIGHTSHOT

4. Κουμπί POWER

5. Λυχνία πρόσβασης κάρτας μνήμης

6. Υποδοχή κάρτας μνήμης

7. Κουμπί RESET

8. Κουμπί PROJECTOR (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE)

9. Υποδοχή HDMI OUT

10. Υποδοχή (USB)

11. Λυχνία (Ταινία)/ (Φωτογραφία)

12. Κουμπί MODE

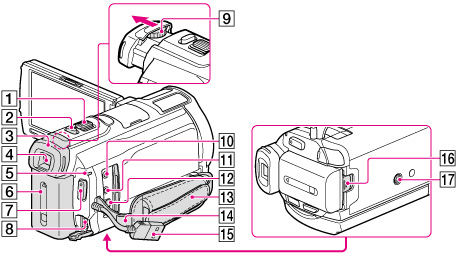

1. Μοχλός ζουμ

2. Κουμπί PHOTO

3. Υποδοχή ματιού

4. Εικονοσκόπηση

5. Λυχνία CHG (φόρτιση)

6. Μπαταρία

7. Κουμπί START/STOP

8. Υποδοχή DC IN

9. Μοχλός ρύθμισης του φακού εικονοσκόπησης

10. Υποδοχή (μικρόφωνο) (PLUG IN POWER)

11. Υποδοχή (ακουστικά)

12. Απομακρυσμένος ακροδέκτης A/V

13. Ιμάντας βιντεοκάμερας

14. Θηλιά για τον ιμάντα ώμου

15. Ενσωματωμένο καλώδιο USB

16. Μοχλός απελευθέρωσης BATT (μπαταρία)

17. Υποδοχή τριπόδου

Για να στερεώσετε τον ιμάντα της βιντεοκάμερας

Για να συνδέσετε το κάλυμμα φακού

Ευθυγραμμίστε σωστά το κάλυμμα φακού με τη βιντεοκάμερα () και κατόπιν περιστρέψτε το ασφαλιστικό δακτύλιο του καλύμματος φακού προς την κατεύθυνση του βέλους ().

• Όταν συνδέετε το κάλυμμα φακού, ευθυγραμμίστε σωστά το τμήμα ανοίγματος του καλύμματος φακού με το τμήμα εκπομπής φλας της βιντεοκάμερας.

• Για να αφαιρέσετε το κάλυμμα φακού, περιστρέψτε τον ασφαλιστικό δακτύλιο του καλύμματος φακού προς την αντίθετη κατεύθυνση σε σχέση με την κατεύθυνση του βέλους.

• Αφαιρέστε το κάλυμμα φακού όταν εγγράφετε ταινίες χρησιμοποιώντας τη λειτουργία NightShot. Εάν δεν το κάνετε αυτό, η σκιά από το κάλυμμα φακού θα αντανακλάται και θα εγγράφεται στις ταινίες σας.

• Αφαιρέστε το κάλυμμα φακού όταν χειρίζεστε τη βιντεοκάμερα με το παρεχόμενο τηλεχειριστήριο.

Για να συνδέσετε το δακτύλιο προσαρμογής

Ευθυγραμμίστε σωστά τον δακτύλιο προσαρμογής με τη βιντεοκάμερα () και στη συνέχεια περιστρέψτε τον προς την κατεύθυνση του βέλους μέχρι ο δακτύλιος προσαρμογής να ασφαλίσει στη θέση του ().

• Μπορείτε να αλλάξετε τη διάμετρο φίλτρου σε 37 mm εάν συνδέσετε το δακτύλιο προσαρμογής, και έτσι θα μπορείτε να χρησιμοποιήσετε το συνιστώμενο φακό μετατροπής.

• Δεν μπορείτε να συνδέσετε το φίλτρο/φακό μετατροπής ευρύ άκρου, εάν είναι συνδεδεμένος ο δακτύλιος προσαρμογής.

• Για να βγάλετε τον δακτύλιο προσαρμογής, περιστρέψτε τον προς την αντίθετη κατεύθυνση από αυτή του βέλους.

Ασύρματο τηλεχειριστήριο

1. Κουμπί DATA CODE

2. Κουμπί PHOTO

3. Κουμπιά SCAN/SLOW

4. Κουμπιά / (Προηγούμενο/Επόμενο)

5. Κουμπί PLAY

6. Κουμπί STOP

7. Κουμπί DISPLAY

8. Πομπός

9. Κουμπί START/STOP

10. Κουμπιά ζουμ

11. Κουμπί PAUSE

12. Κουμπί VISUAL INDEX

13. Κουμπιά ////ENTER

Όταν πατάτε ένα από αυτά τα κουμπιά, το γαλάζιο πλαίσιο εμφανίζεται στην οθόνη LCD. Επιλέξτε ένα επιθυμητό κουμπί ή στοιχείο χρησιμοποιώντας τα κουμπιά /// και στη συνέχεια πατήστε ENTER για εισαγωγή.
