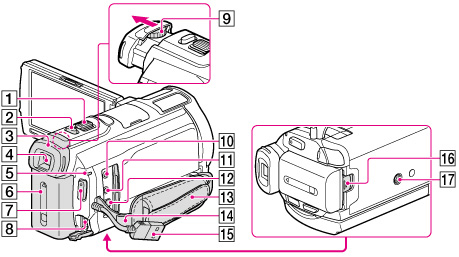

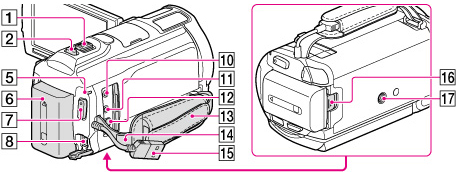

Súčasti a ovládacie prvky

1. Vstavaný mikrofón

2. Active Interface Shoe

3. Indikátor blesku/videa

4. Objektív (objektív Carl Zeiss)

5. Senzor diaľkového ovládača/Infračervený port

6. Indikátor nahrávania

7. Tlačidlo MANUAL

8. Koliesko MANUAL

1. Obrazovka LCD/Dotykový panel

2. Reproduktory

3. Objektív projektora

4. Páčka PROJECTOR FOCUS

5. Anténa systému GPS (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE)

1. Tlačidlo (View Images)

2. Tlačidlo LIGHT (Svetlo pre video)

3. Tlačidlo NIGHTSHOT

4. Tlačidlo POWER

5. Indikátor prístupu k pamäťovej karte

6. Otvor pre pamäťovú kartu

7. Tlačidlo RESET

8. Tlačidlo PROJECTOR (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE)

9. Konektor HDMI OUT

10. Konektor (USB)

11. Indikátor (Videozáznam)/ (Fotografia)

12. Tlačidlo MODE

1. Páčka transfokátora

2. Tlačidlo PHOTO

3. Očnicový kryt

4. Hľadáčik

5. Indikátor CHG (nabíjanie)

6. Batéria

7. Tlačidlo START/STOP

8. Konektor DC IN

9. Páčka pre nastavenie objektívu hľadáčika

10. Konektor (mikrofón) (PLUG IN POWER)

11. Konektor (slúchadlá)

12. Konektor pre diaľkový ovládač A/V

13. Remienok na uchopenie

14. Slučka pre remienok na plece

15. Built-in USB Cable

16. Uvoľňovacia páčka BATT (batérie)

17. Objímka pre statív

Pripevnenie remienka na uchopenie

Nasadenie tienidla objektívu

Správne priložte tienidlo objektívu ku kamkordéru () a potom otočte zaisťovací prstenec tienidla objektívu v smere šípky ().

• Keď nasadíte tienidlo objektívu, správne zarovnajte sekciu otvoru tienidla objektívu so sekciou blesku kamkordéra.

• Ak chcete odstrániť tienidlo objektívu, otočte zaisťovací prstenec tienidla objektívu v opačnom smere, než je smer šípky.

• Pri nahrávaní videozáznamov s použitím funkcie NightShot odstráňte tienidlo objektívu. Ak to neurobíte, tieň z tienidla objektívu sa premietne a nahrá do videozáznamu.

• Pri ovládaní kamkordéra pomocou dodaného diaľkového ovládania snímte tienidlo objektívu.

Nasadenie redukčného prstenca

Redukčný prstenec správne priložte ku kamkordéru () a potom ho otočte v smere šípky. Prstenec sa tak zaistí na svojom mieste ().

• Nasadenie redukčného prstenca vám umožňuje zmeniť priemer filtra na 37 mm a používať tak odporúčaný konverzný objektív.

• Ak je nasadený redukčný objektív, nemôžete nasadiť širokouhlý konverzný objektív/filter.

• Ak chcete odstrániť redukčný prstenec, otočte ho opačným smerom než je smer, ktorý ukazuje šípka.

Bezdrôtový diaľkový ovládač

1. Tlačidlo DATA CODE

2. Tlačidlo PHOTO

3. Tlačidlá SCAN/SLOW

4. Tlačidlá / (Predchádzajúce/Nasledujúce)

5. Tlačidlo PLAY

6. Tlačidlo STOP

7. Tlačidlo DISPLAY

8. Vysielač

9. Tlačidlo START/STOP

10. Tlačidlá priblíženia

11. Tlačidlo PAUSE

12. Tlačidlo VISUAL INDEX

13. Tlačidlá ////ENTER

Ak stlačíte ktorékoľvek z týchto tlačidiel, na obrazovke LCD sa zobrazí svetlomodrý rámček. Vyberte požadované tlačidlo alebo položku pomocou tlačidiel /// a stlačením tlačidla ENTER potvrďte svoj výber.
