Delar och reglage

1. Inbyggd mikrofon

2. Active Interface Shoe

3. Blixt/Videoljus

4. Objektiv (Carl Zeiss-objektiv)

5. Fjärrkontrollsensor/IR (infraröd)-port

6. Kamerans inspelningslampa

7. MANUAL-knapp

8. MANUAL-ratt

1. LCD-skärm/pekskärm

2. Högtalare

3. Projektorlins

4. PROJECTOR FOCUS-spak

5. GPS-antenn (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE)

1. (View Images)-knapp

2. LIGHT (Videoljus)-knapp

3. NIGHTSHOT-knapp

4. POWER-knapp

5. Åtkomstlampa för minneskort

6. Minneskortsfack

7. RESET-knapp

8. PROJECTOR-knapp (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE)

9. HDMI OUT-kontakt

10. (USB)-kontakt

11. (Film)/ (Foto)-lampa

12. MODE-knapp

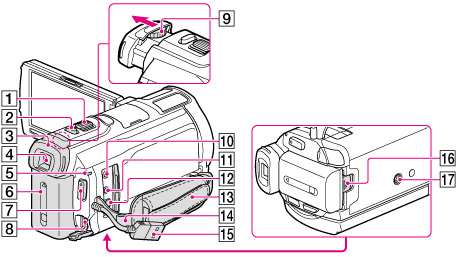

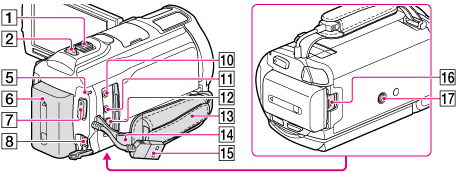

1. Zoomspak

2. PHOTO-knapp

3. Ögonmussla

4. Sökare

5. CHG-lampa (laddning)

6. Batteri

7. START/STOP-knapp

8. DC IN-kontakt

9. Justeringsspak för sökarlinsen

10. (mikrofon)-uttag (PLUG IN POWER)

11. -uttag (hörlurar)

12. Anslutning för A/V-Fjärrkontroll

13. Grepprem

14. Ögla för axelrem

15. Built-in USB Cable

16. BATT-spärr (batteri)

17. Stativfäste

Spänna greppremmen

Fästa linsskyddet

Rikta in linsskyddet mot videokameran () och vrid sedan linsskyddets säkringsring i pilens riktning ().

• När du fäster linsskyddet ska du rikta in öppningen på linsskyddet korrekt mot den del som utlöser blixt på videokameran.

• Vrid linsskyddets säkringsring i motsatt riktning till pilen för att ta loss det.

• Ta bort linsskyddet när du spelar in filmer med hjälp av NightShot-funktionen. Om du inte gör det kommer linsskyddets skugga att reflekteras och spelas in på dina filmer.

• Ta bort linsskyddet när du hanterar videokameran med medföljande fjärrkontroll.

Fästa step-down-ringen

Rikta in step-down-ringen mot videokameran ordentligt () och vrid den därefter i pilens riktning tills step-down-ringen låses på plats ().

• Du kan ändra filterdiametern till 37 mm genom att fästa step-down-ringen så att du kan använda den rekommenderade konversionslinsen.

• Du kan inte fästa konversionslinsens/filtrets breda ände om step-down-ringen är monterad.

• För att ta bort step-down-ringen ska du vrida den i motsatt riktning i förhållande till pilen.

Trådlös fjärrkontroll

1. DATA CODE-knapp

2. PHOTO-knapp

3. SCAN/SLOW-knappar

4. / (föregående/nästa), knappar

5. PLAY-knapp

6. STOP-knapp

7. DISPLAY-knapp

8. Sändare

9. START/STOP-knapp

10. Zoomknappar

11. PAUSE-knapp

12. VISUAL INDEX-knapp

13. ////ENTER-knappar

När du trycker på någon av knapparna, visas den ljusblå ramen på LCD-skärmen. Välj en knapp eller ett alternativ med ///, och tryck sedan på ENTER för att aktivera valet.
