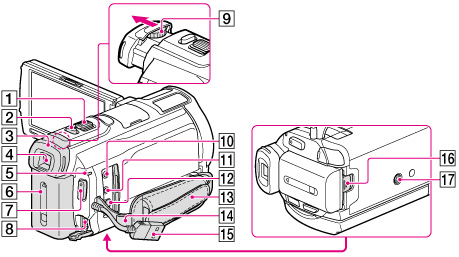

Osat ja säätimet

Käsihihnan kiinnittäminen

Linssinsuojuksen kiinnittäminen

Sovitusrenkaan kiinnittäminen

Langaton kaukosäädin

Sisäinen mikrofoni

Active Interface Shoe

Salama/videovalo

Objektiivi (Carl Zeiss-objektiivi)

Kaukosäätimen vastaanotin/infrapunaportti

Kameran kuvausvalo

Kameran kuvausvalo palaa punaisena kuvaamisen aikana. Valo vilkkuu, kun tallennusvälineessä on vähän tilaa jäljellä tai akun varaus on heikko.

MANUAL-painike

MANUAL-säädin

HDR-CX730E/ CX740VE/ CX760E/ CX760VE

HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE

LCD-näyttö/kosketuspaneeli

Jos käännät LCD-paneelia 180 astetta, voit sulkea LCD-paneelin niin, että LCD-näyttö on ulospäin. Tämä on kätevää toiston aikana.

Kaiuttimet

Projektorin linssi

PROJECTOR FOCUS -vipu

GPS-antenni (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE)

GPS-antenni sijaitsee LCD-paneelissa.

HDR-PJ710VE/ PJ720E

HDR-CX730E/ CX740VE/ CX760E/ CX760VE

HDR-PJ740VE/ PJ760VE/ PJ760E

(View Images) -painike

LIGHT (videovalo) -painike

NIGHTSHOT-painike

POWER-painike

Muistikortin käyttövalo

Kun valo palaa tai vilkkuu, videokamera lukee tai kirjoittaa tietoja.

Muistikorttipaikka

RESET-painike

Paina RESET-painiketta teräväkärkisellä esineellä.

Paina RESET-painiketta, jos haluat nollata kaikki asetukset, kellonajan asetus mukaan lukien.

PROJECTOR -painike (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE)

HDMI OUT -liitäntä

(USB) -liitäntä

(Video) / (Valokuva) -merkkivalo

MODE-painike

HDR-PJ710VE/ PJ720E

HDR-CX730E/ CX740VE/ CX760E/ CX760VE/ PJ740VE/ PJ760E/ PJ760VE

Zoomausvipu

PHOTO-painike

Silmäkupu

Etsin

CHG (lataus) -merkkivalo

Akku

START/STOP-painike

DC IN -liitäntä

Etsimen objektiivinsäätövipu

(mikrofoni) -liitäntä (PLUG IN POWER)

(kuulokkeet) -liitäntä

A/V-etähallintaliitäntä

Käsihihna

Olkahihnan silmukka

Sisäinen USB-kaapeli

BATT (akku) -vapautusvipu

Jalustan liitäntä

Liitä jalusta (myydään erikseen: ruuvin pituuden tulee olla alle 5,5 mm)

Käsihihnan kiinnittäminen

Linssinsuojuksen kiinnittäminen

A: Kiinnitysrengas

Kohdista linssin suojus oikein videokameran kanssa (

) ja käännä sitten linssin suojuksen kiinnitysrengasta nuolen suuntaan (

Kun kiinnität linssin suojusta, kohdista linssinsuojuksen aukko-osa oikein videokameran salamaosan kanssa.

Irrota linssin suojus kääntämällä kiinnitysrengasta nuolen osoittamaa suuntaa vastaan.

Irrota linssin suojus, kun kuvaat videoita käyttämällä NightShot-toimintoa. Jos et tee niin, linssin suojuksen varjo heijastuu ja tallentuu videoihin.

Irrota linssin suojus, kun käytät videokameraa vakiovarusteisiin kuuluvan kaukosäätimen kanssa.

Sovitusrenkaan kiinnittäminen

Kohdista sovitusrengas oikein videokameran kanssa (

) ja käännä sitä sitten nuolen suuntaan, kunnes se lukkiutuu paikalleen (

Voit vaihtaa suodattimen halkaisijaksi 37 mm kiinnittämällä sovitusrenkaan, jolloin voit käyttää suositeltua lisäobjektiivia.

Et voi liittää laajakulmalisäobjektiivia/suodatinta, jos sovitusrengas on liitettynä.

Irrota sovitusrengas kääntämällä sitä nuolen osoittamaa suuntaa vastaan.

Langaton kaukosäädin

Langaton kaukosäädin on hyödyllinen projektoria käytettäessä (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE).

DATA CODE -painike

Painamalla painiketta toiston aikana saadaan näkyviin tallennettujen kuvien päivämäärä ja kellonaika, kameran asetustiedot tai koordinaatit (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE).
