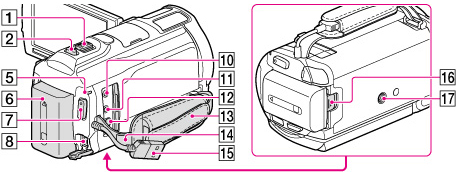

Componente şi butoane

1. Microfon încorporat

2. Active Interface Shoe

3. Bliţ/Lumină video

4. Obiectiv (lentile Carl Zeiss)

5. Senzor pentru telecomandă/Port infraroşu

6. Led de înregistrare al camerei video

7. Buton MANUAL

8. Buton rotativ MANUAL

1. Ecran LCD/Ecran tactil

2. Difuzoare

3. Lentile proiector

4. Cursor PROJECTOR FOCUS

5. Antenă GPS (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE)

1. Buton (Vizualizare imagini)

2. Buton LIGHT (Lumină video)

3. Buton NIGHTSHOT

4. Buton POWER

5. Led de acces al cartelei de memorie

6. Fantă pentru Cartelă memorie

7. Buton RESET

8. Buton PROJECTOR (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE)

9. Mufă HDMI OUT

10. Mufă (USB)

11. Led (Film)/ (Foto)

12. Buton MODE

1. Cursor de zoom

2. Buton PHOTO

3. Ochean

4. Vizor

5. Led CHG (de încărcare)

6. Acumulator

7. Buton START/STOP

8. Mufă DC IN

9. Cursor de reglare a lentilelor vizorului

10. Mufă (microfon) (PLUG IN POWER)

11. Mufă (căşti)

12. Conector telecomandă A/V

13. Curea de susţinere

14. Agăţătoare pentru o curea de umăr

15. Cablu USB încorporat

16. Pârghie de decuplare BATT (acumulator)

17. Punct de montare a trepiedului

Pentru a fixa cureaua de susţinere

Pentru a monta parasolarul

Aliniaţi corect parasolarul cu camera video (), apoi răsuciţi inelul de fixare a parasolarului în direcţia săgeţii ().

• Când montaţi parasolarul, aliniaţi corect secţiunea de deschidere a parasolarului cu secţiunea de emitere a blițului de pe camera video.

• Pentru a scoate parasolarul, răsuciţi inelul de fixare a parasolarului în sens invers săgeţii.

• Scoateţi parasolarul când filmaţi folosind funcţia NightShot. În caz contrar, se va reflecta şi se va înregistra pe film umbra parasolarului.

• Scoateţi parasolarul când acţionaţi camera video cu ajutorul telecomenzii furnizate.

Pentru a monta inelul reductor

Aliniaţi corect inelul reductor cu camera video (), apoi răsuciţi inelul reductor în direcţia săgeţii până când se fixează ().

• Puteţi schimba diametrul filtrului la 37 mm montând inelul reductor, care vă permite să folosiţi lentilele de conversie recomandate.

• Nu puteţi monta lentilele/filtrul cu capătul larg dacă este montat inelul reductor.

• Pentru a scoate inelul reductor, răsuciţi-l în direcţia opusă săgeţii.

Telecomandă fără fir

1. Buton DATA CODE

2. Buton PHOTO

3. Butoane SCAN/SLOW

4. Butoane / (Înainte/Înapoi)

5. Buton PLAY

6. Buton STOP

7. Buton DISPLAY

8. Transmiţător

9. Buton START/STOP

10. Butoane de zoom

11. Buton PAUSE

12. Buton VISUAL INDEX

13. Butoane ////ENTER

Atunci când apăsaţi pe oricare dintre aceste butoane, pe ecranul LCD va apărea cadrul bleu. Selectaţi un buton dorit sau un element cu ajutorul ///, apoi apăsaţi pe ENTER pentru a-l accesa.
