Детали и элементы управления

1. Встроенный микрофон

2. Active Interface Shoe

3. Вспышка/Подсветка видео

4. Объектив (объектив Carl Zeiss)

5. Датчик пульта дистанционного управления/инфракрасный порт

6. Индикатор записи камеры

7. Кнопка MANUAL

8. Диск MANUAL

1. Экран LCD/Сенсорная панель

2. Динамики

3. Объектив проектора

4. Рычаг PROJECTOR FOCUS

5. Антенна GPS (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE)

1. Кнопка (Просмотр изображений)

2. Кнопка LIGHT (Подсветка видео)

3. Кнопка NIGHTSHOT

4. Кнопка POWER

5. Индикатор доступа к карте памяти

6. Слот карты памяти

7. Кнопка RESET

8. Кнопка PROJECTOR (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE)

9. Разъем HDMI OUT

10. Разъем(USB)

11. Индикатор режимов (фильм)/ (фото)

12. Кнопка MODE

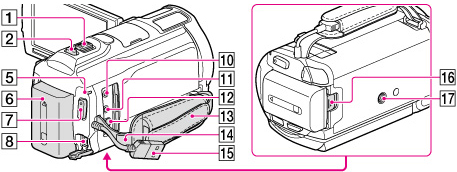

1. Рычаг привода трансфокатора

2. Кнопка PHOTO

3. Наглазник

4. Видоискатель

5. Индикатор CHG (зарядка)

6. Аккумуляторная батарея

7. Кнопка START/STOP

8. Разъем DC IN

9. Рычаг регулирования объектива видоискателя

10. Разъем (микрофон) (PLUG IN POWER)

11. Разъем (наушники)

12. Дистанционный соединитель A/V

13. Ремень для руки

14. Петля ремня для переноски на плече

15. Встроенный USB кабель

16. Рычаг освобождения аккумуляторной батареи BATT

17. Гнездо штатива

Крепление ремешка для руки

Крепление бленды

Правильно совместите бленду с видеокамерой (), затем поверните фиксирующее кольцо бленды в направлении, показанном стрелкой ().

• При установке бленды правильно совместите открытую часть бленды с местом, где располагается вспышка видеокамеры.

• Для снятия бленды поверните фиксирующее кольцо бленды в направлении противоположном стрелке.

• Снимите бленду при записи фильмов с использованием функции NightShot. Если вы этого не сделаете, тень от бленды будет отражаться и записываться в ваших фильмах.

• Снимите бленду при эксплуатации камеры с прилагаемым дистанционным пультом управления.

Установка переходного кольца

Правильно совместите переходное кольцо с видеокамерой (), затем поверните его в направлении стрелки так, чтобы переходное кольцо зафиксировалось на месте ().

• Вы можете изменить диаметр фильтра на 37 мм, установив переходное кольцо, позволяющее вам использовать рекомендуемый конверсионный объектив.

• При установке переходного кольца вы не можете установить широкоугольный конверсионный объектив/фильтр.

• Для снятия переходного кольца поверните его в направлении, обратном показанному стрелкой.

Беспроводной пульт дистанционного управления

1. Кнопка DATA CODE

2. Кнопка PHOTO

3. Кнопки SCAN/SLOW

4. Кнопки / (предыдущий/следующий)

5. Кнопка PLAY

6. Кнопка STOP

7. Кнопка DISPLAY

8. Передатчик

9. Кнопка START/STOP

10. Кнопки привода трансфокатора

11. Кнопка PAUSE

12. Кнопка VISUAL INDEX

13. Кнопки ////ENTER

При нажатии любой из этих кнопок на экране LCD появляется синяя рамка. Выберите нужную кнопку или позицию с помощью кнопок ///, затем нажмите ENTER для ввода данных.
