部件和控件

1. 内置麦克风

2. Active Interface Shoe

3. 闪光灯/摄影灯

4. 镜头（Carl Zeiss镜头）

5. 遥控感应器/红外线端口

6. 摄录一体机拍摄灯

7. MANUAL 按钮

8. MANUAL拨盘

1. 液晶屏/触摸面板

2. 扬声器

3. 投影仪镜头

4. PROJECTOR FOCUS杆

5. GPS 天线 (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE)

1. （观看影像）按钮

2. LIGHT（摄影灯）按钮

3. NIGHTSHOT 按钮

4. POWER 按钮

5. 存储卡存取指示灯

6. 存储卡插槽

7. RESET 按钮

8. PROJECTOR 按钮 (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE)

9. HDMI OUT 插孔

10. (USB)插孔

11. （动画）/（照片）指示灯

12. MODE 按钮

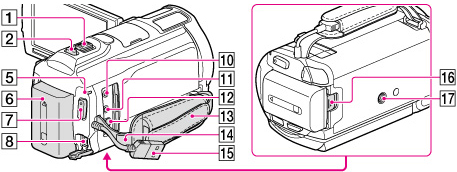

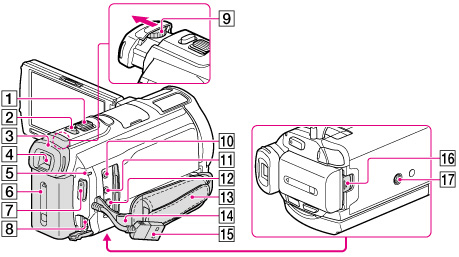

1. 电动变焦控制杆

2. PHOTO 按钮

3. 眼罩

4. 取景器

5. CHG（充电）指示灯

6. 电池组

7. START/STOP 按钮

8. DC IN 插孔

9. 取景器镜头调节杆

10. （麦克风）插孔(PLUG IN POWER)

11. （耳机）插孔

12. 多功能A/V接口

13. 腕带

14. 肩带挂绳

15. 内置式USB连接线

16. BATT（电池）释放杆

17. 三脚架插孔

若要收紧腕带

若要安装镜头罩

• 安装镜头罩时，将镜头罩的开口部分和本机的闪光射出部分正确对齐。

• 若要取下镜头罩，请按与箭头所示相反的方向转动镜头罩的紧固环。

• 使用NightShot功能录制动画时，请取下镜头罩。否则，镜头罩的阴影将会反射并记录在动画中。

• 使用附送的遥控器操作本机时，请取下镜头罩。

若要安装大转小转接环

• 安装大转小转接环可将滤镜直径更改为37 mm ，以便使用建议的转换镜头。

• 如果安装了大转小转接环，则无法安装广角端转换镜头/滤镜。

• 若要取下大转小转接环，请按与箭头相反的方向转动。

无线遥控器

1. DATA CODE 按钮

2. PHOTO 按钮

3. SCAN/SLOW 按钮

4. /（上一个/下一个）按钮

5. PLAY 按钮

6. STOP 按钮

7. DISPLAY 按钮

8. 发射器

9. START/STOP 按钮

10. 电动变焦按钮

11. PAUSE 按钮

12. VISUAL INDEX 按钮

13. ////ENTER按钮
