ส่วนประกอบและปุ่มควบคุม

1. ไมโครโฟนภายใน

2. Active Interface Shoe

3. แฟลช/ไฟวิดีโอ

4. เลนส์ (เลนส์ Carl Zeiss)

5. เซ็นเซอร์รีโมท/ช่องแสงอินฟราเรด

6. ไฟแสดงการบันทึกภาพ

7. ปุ่ม MANUAL

8. ปุ่มหมุน MANUAL

1. จอภาพ LCD/จอภาพสัมผัส

2. ลำโพง

3. เลนส์ของโปรเจคเตอร์

4. ก้านปรับ PROJECTOR FOCUS

5. เสาอากาศ GPS (HDR-CX740VE/ CX760VE/ PJ710VE/ PJ740VE/ PJ760VE)

1. ปุ่ม (ดูภาพ)

2. ปุ่ม LIGHT (ไฟวิดีโอ)

3. ปุ่ม NIGHTSHOT

4. ปุ่ม POWER

5. ไฟแสดงการทำงานของแผ่นบันทึกข้อมูล

6. ช่องใส่แผ่นบันทึกข้อมูล

7. ปุ่ม RESET

8. ปุ่ม PROJECTOR (HDR-PJ710VE/ PJ720E/ PJ740VE/ PJ760E/ PJ760VE)

9. ช่องต่อ HDMI OUT

10. ช่องต่อ (USB)

11. ไฟ (ภาพเคลื่อนไหว)/ (ภาพนิ่ง)

12. ปุ่ม MODE

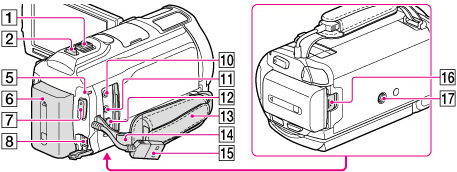

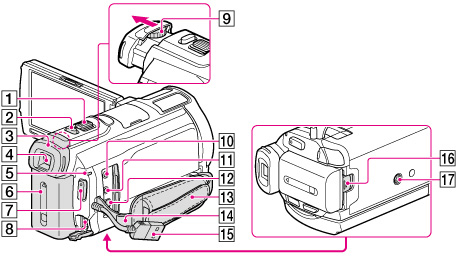

1. ก้านปรับกำลังซูม

2. ปุ่ม PHOTO

3. ยางรองตา

4. ช่องมองภาพ

5. ไฟ CHG (ชาร์จ)

6. ก้อนแบตเตอรี่

7. ปุ่ม START/STOP

8. ช่องต่อ DC IN

9. ก้านปรับเลนส์ช่องมองภาพ

10. ขั้วต่อ (ไมโครโฟน) (PLUG IN POWER)

11. ขั้วต่อ (หูฟัง)

12. ขั้วต่อรีโมท A/V

13. สายกระชับมือ

14. ห่วงสำหรับสายคล้องไหล่

15. สาย USB ในตัว

16. ก้านปลด BATT (แบตเตอรี่)

17. ช่องต่อขาตั้งกล้อง

วิธีรัดสายกระชับมือ

วิธีการติดตั้งเลนส์ฮู้ด

จัดวางเลนส์ฮู้ดให้ตรงกับตำแหน่งของกล้องถ่ายวิดีโอ () จากนั้นหมุนวงแหวนยึดของเลนส์ฮู้ดไปตามทิศทางลูกศร ()

• ในการติดตั้งเลนส์ฮู้ด ให้จัดให้ส่วนเปิดของเลนส์ฮู้ดตรงกับด้านที่ปล่อยแสงแฟลชของกล้องถ่ายวิดีโอ

• ในการถอดเลนส์ฮู้ด ให้หมุนวงแหวนยึดของเลนส์ฮู้ดไปตามทิศทางตรงกันข้ามกับลูกศร

• ให้ถอดเลนส์ฮู้ดออกเมื่อบันทึกภาพเคลื่อนไหวด้วยฟังก์ชั่น NightShot หากท่านไม่ถอดเลนส์ฮู้ดออก เงาของเลนส์ฮู้ดอาจปรากฏขึ้นและถูกบันทึกลงในภาพเคลื่อนไหวด้วย

• ให้ถอดเลนส์ฮู้ดออก เมื่อท่านควบคุมกล้องถ่ายวิดีโอด้วยรีโมทควบคุมที่ให้มาด้วย

วิธีติดตั้งวงแหวนลดขนาด

จัดวางวงแหวนลดขนาดเข้ากับกล้องถ่ายวิดีโอให้ถูกต้อง () จากนั้นหมุนไปตามทิศทางลูกศรจนกระทั่งวงแหวนลดขนาดล็อคเข้าที่ ()

• ท่านสามารถเปลี่ยนขนาดเส้นผ่าศูนย์กลางฟิลเตอร์เป็น 37 มม. ได้โดยติดตั้งวงแหวนลดขนาด เพื่อให้ท่านสามารถใช้งานเลนส์เสริมที่แนะนำได้

• ท่านไม่สามารถติดตั้งเลนส์เสริม/ฟิลเตอร์ปลายกว้าง หากมีวงแหวนลดขนาดติดตั้งอยู่

• ในการถอดวงแหวนลดขนาดออก ให้หมุนไปตามทิศทางตรงกันข้ามกับทิศทางลูกศร

รีโมทควบคุมไร้สาย

1. ปุ่ม DATA CODE

2. ปุ่ม PHOTO

3. ปุ่ม SCAN/SLOW

4. ปุ่ม / (ก่อนหน้า/ถัดไป)

5. ปุ่ม PLAY

6. ปุ่ม STOP

7. ปุ่ม DISPLAY

8. ช่องส่งสัญญาณ

9. ปุ่ม START/STOP

10. ปุ่มปรับกำลังซูม

11. ปุ่ม PAUSE

12. ปุ่ม VISUAL INDEX

13. ปุ่ม ////ENTER

เมื่อท่านกดปุ่มใดๆเหล่านี้ กรอบสีฟ้าจะปรากฏขึ้นบนจอภาพ LCD ให้เลือกปุ่มหรือรายการที่ต้องการด้วยปุ่ม /// จากนั้นกดปุ่ม ENTER เพื่อเลือกใช้
