Première page > Avant usage > Éléments et commandes/Indicateurs à l’écran > Éléments et commandes

Éléments et commandes


HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E/ PJ220/ PJ220E/ PJ230/ PJ230E

HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E

  1. Objectif
    HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E/ PJ220/ PJ220E/ PJ230/ PJ230E : objectif Carl Zeiss
    HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E : objectif G

  1. Bouton LENS COVER

  1. Microphones intégrés


HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E/ PJ220/ PJ220E/ PJ230/ PJ230E

HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E

HDR-PJ220/ PJ220E/ PJ230/ PJ230E/ PJ320E/ PJ380/ PJ380E/ PJ390E

  1. Écran LCD/Écran tactile (HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E)

Si vous faites pivoter le panneau LCD de 180 degrés, vous pouvez fermer le panneau LCD avec l’écran tourné vers l’extérieur. Cette position est pratique pour la lecture.

  1. Multisélecteur

  1. Touche (Afficher Images)

  1. Manette PROJECTOR FOCUS

  1. Objectif du projecteur


HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E

HDR-PJ220/ PJ220E/ PJ230/ PJ230E

HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E

HDR-PJ320E/ PJ380/ PJ380E/ PJ390E

  1. Prise HDMI OUT

  1. Prise PROJECTOR IN

  1. Haut-parleur

  1. Touche PROJECTOR

  1. Touche (Afficher Images)

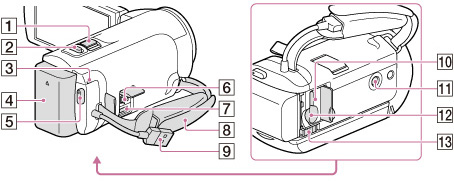

  1. Touche POWER

  1. Prise (microphone) (PLUG IN POWER)

  1. Manette de zoom motorisé

  1. Touche PHOTO

  1. Témoin POWER/CHG (charge)

  1. Batterie

  1. Touche START/STOP

  1. Prise DC IN

  1. Multi/micro connecteur USB

Prend en charge les périphériques USB micro compatibles.

  1. Poignée

  1. Câble USB intégré

  1. Témoin d’accès à la carte mémoire

Lorsque le témoin est allumé ou clignote, votre caméscope est en train de lire ou d’écrire des données.

  1. Logement du trépied

Fixez un trépied (vendu séparément : la longueur de la vis doit être inférieure à 5,5 mm).
Selon les spécifications du trépied, votre caméscope peut ne pas se fixer dans le bon sens.

  1. Logement de carte mémoire

  1. Manette de déblocage BATT (batterie)

Pour fixer la poignée
