Pagina principale > Prima dell’uso > Parti e controlli/Indicatori sullo schermo > Parti e controlli

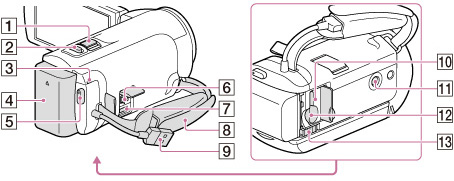

Parti e controlli


HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E/ PJ220/ PJ220E/ PJ230/ PJ230E

HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E

  1. Lens
    HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E/ PJ220/ PJ220E/ PJ230/ PJ230E: Carl Zeiss lens
    HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E: G lens

  1. Leva LENS COVER

  1. Microfono incorporato


HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E/ PJ220/ PJ220E/ PJ230/ PJ230E

HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E

HDR-PJ220/ PJ220E/ PJ230/ PJ230E/ PJ320E/ PJ380/ PJ380E/ PJ390E

  1. Schermo LCD/pannello a sfioramento (HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E)

Se il pannello LCD viene ruotato di 180 gradi, è possibile chiuderlo con lo schermo LCD rivolto verso l’esterno. Questa posizione è particolarmente utile durante le operazioni di riproduzione.

  1. Multi selector

  1. Tasto (Visiona Immagini)

  1. Leva PROJECTOR FOCUS

  1. Obiettivo del proiettore


HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E

HDR-PJ220/ PJ220E/ PJ230/ PJ230E

HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E

HDR-PJ320E/ PJ380/ PJ380E/ PJ390E

  1. Presa HDMI OUT

  1. Presa PROJECTOR IN

  1. Altoparlanti

  1. Tasto PROJECTOR

  1. Tasto (Visiona Immagini)

  1. Tasto POWER

  1. Presa (microfono) (PLUG IN POWER)

  1. Leva dello zoom motorizzato

  1. Tasto PHOTO

  1. Spia POWER/CHG (carica)

  1. Batteria

  1. Tasto START/STOP

  1. Presa DC IN

  1. Terminale USB multiplo/Micro

Supporta apparecchi compatibili con micro USB.

  1. Cinghia dell’impugnatura

  1. Cavo USB incorporato

  1. Spia di accesso alla scheda di memoria

Quando la spia è accesa o lampeggia, la videocamera sta leggendo o scrivendo dati.

  1. Attacco per il treppiede

Montarvi un treppiede (in vendita separatamente: la lunghezza della vite deve essere inferiore a 5,5 mm).
A seconda delle caratteristiche tecniche del treppiede, la videocamera potrebbe non essere montabile in modo corretto.

  1. Alloggiamento per scheda di memoria

  1. Leva di sblocco BATT (batteria)

Per serrare la cinghia dell’impugnatura
