Ensimmäiselle sivulle > Ennen käyttöä > Osat ja säätimet / näytön ilmaisimet > Osat ja säätimet

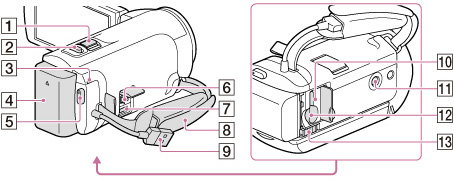

Osat ja säätimet


HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E/ PJ220/ PJ220E/ PJ230/ PJ230E

HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E

  1. Objektiivi
    HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E/ PJ220/ PJ220E/ PJ230/ PJ230E: Carl Zeiss -objektiivi
    HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E: G-objektiivi

  1. LENS COVER -kytkin

  1. Sisäiset mikrofonit


HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E/ PJ220/ PJ220E/ PJ230/ PJ230E

HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E

HDR-PJ220/ PJ220E/ PJ230/ PJ230E/ PJ320E/ PJ380/ PJ380E/ PJ390E

  1. LCD-näyttö/kosketuspaneeli (HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E/ PJ320E/ PJ380/ PJ380E/ PJ390E)

Jos käännät LCD-paneelia 180 astetta, voit sulkea LCD-paneelin niin, että LCD-näyttö on ulospäin. Tämä on kätevää toiston aikana.

  1. Monivalitsin

  1. (View Images) -painike

  1. PROJECTOR FOCUS -vipu

  1. Projektorin linssi


HDR-CX220/ CX220E/ CX230/ CX230E/ CX280/ CX280E/ CX290/ CX290E

HDR-PJ220/ PJ220E/ PJ230/ PJ230E

HDR-CX320/ CX320E/ CX380/ CX380E/ CX390E

HDR-PJ320E/ PJ380/ PJ380E/ PJ390E

  1. HDMI OUT -liitäntä

  1. PROJECTOR IN -liitäntä

  1. Kaiutin

  1. PROJECTOR-painike

  1. (View Images) -painike

  1. POWER-painike

  1. (mikrofoni) -liitäntä (PLUG IN POWER)

  1. Zoomausvipu

  1. PHOTO-painike

  1. POWER/CHG (lataus) -merkkivalo

  1. Akku

  1. START/STOP-painike

  1. DC IN -liitäntä

  1. Multi/Micro-USB-liitäntä
Sopii Micro USB -liitäntää tukeville laitteille.

  1. Käsihihna

  1. Built-in USB Cable

  1. Muistikortin käyttövalo

Kun valo palaa tai vilkkuu, videokamera lukee tai kirjoittaa tietoja.

  1. Jalustan liitäntä

Liitä jalusta (myydään erikseen: ruuvin pituuden on oltava alle 5,5 mm).
Jalustan ominaisuuksista riippuen kamera ei välttämättä kiinnity oikein päin.

  1. Muistikorttipaikka

  1. BATT (akku) -vapautusvipu

Käsihihnan kiinnittäminen
