Hoofdpagina > Voor gebruik > Onderdelen en bedieningselementen/Schermaanduidingen > Onderdelen en bedieningselementen

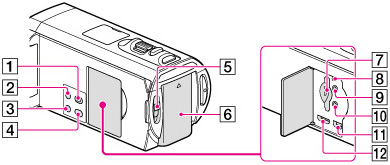

Onderdelen en bedieningselementen

De handgreepband vastmaken
Draadloze afstandsbediening

  1. Active Interface Shoe

  1. Flitser/Videolamp

  1. Lens (G-lens)

  1. Ingebouwde microfoon

  1. Afstandsbedieningssensor/infraroodpoort

  1. Camera-opnamelampje

Het camera-opnamelampje gaat rood branden tijdens het opnemen. Het lampje knippert wanneer het opnamemedium bijna vol is of de accucapaciteit laag is.

    1. LCD-scherm/Aanraakscherm

Als u het LCD-paneel 180 graden draait, kunt u het LCD-paneel sluiten met het scherm naar buiten gericht. Dit is handig tijdens het afspelen.

  1. Luidsprekers

  1. GPS-antenne (HDR-TD30VE)

Er bevindt zich een GPS-antenne in het LCD-paneel.

  1. (Beelden weergeven)-toets

  1. POWER-knop

  1. LIGHT (Videolamp)-knop

  1. 2D/3D DISP (display)-knop

  1. 2D/3D-schakelaar

  1. Accu

  1. Sleuf geheugenkaart/Toegangslampje

  1. RESET-knop

Druk op RESET met een puntig voorwerp.
Druk op RESET om alle instellingen te initialiseren, met inbegrip van de klokinstelling.

  1. (hoofdtelefoon)-aansluiting

  1. (microfoon)-aansluiting (PLUG IN POWER)

  1. (USB)-aansluiting

  1. HDMI OUT-aansluiting


  1. Motorzoomknop

  1. PHOTO-knop

  1. MODE-knop

  1. (Film)/ (Foto)-lamp

  1. CHG (opladen)-lampje

  1. START/STOP-knop

  1. DC IN-aansluiting

  1. A/V R-aansluiting

  1. Handgreepband

  1. Lus voor een schouderriem

  1. Ingebouwde USB-kabel

  1. Bevestigingsopening voor statief

Bevestig een statief (los verkrijgbaar: de schroeflengte mag niet meer dan 5,5 mm bedragen)
Of de camcorder in de juiste richting kan worden bevestigd, is afhankelijk van de specificaties van het statief.

  1. BATT (accu)-ontgrendelingsknop

De handgreepband vastmaken

Draadloze afstandsbediening

De draadloze afstandsbediening is handig wanneer u de projector gebruikt.

  1. DATA CODE-knop

Geeft de datum en tijd, camera-instelgegevens of coördinaten weer (HDR-TD30VE) van de opgenomen beelden wanneer u op deze toets drukt tijdens het afspelen.

  1. PHOTO-knop

Het beeld op het scherm wordt opgenomen als stilstaand beeld wanneer u op deze toets drukt.

  1. Toetsen SCAN/SLOW

  1. Toetsen / (Vorige/Volgende)

  1. PLAY-knop

  1. STOP-knop

  1. DISPLAY-knop

  1. Zender

  1. START/STOP-knop

  1. Motorzoomknoppen

  1. PAUSE-knop

  1. VISUAL INDEX-knop

Toont een Indexscherm tijdens de weergave.

  1. Toetsen ////ENTER

Als u op een van deze toetsen drukt, wordt er een lichtblauw kader weergegeven op het LCD-scherm. Selecteer een toets of item met ///, en druk vervolgens op ENTER ter bevestiging.
