Ensimmäiselle sivulle > Ennen käyttöä > Osat ja säätimet/näytön ilmaisimet > Osat ja säätimet

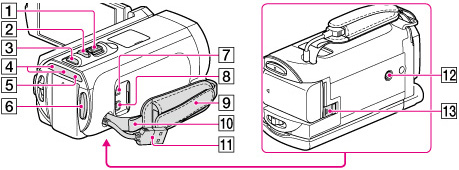

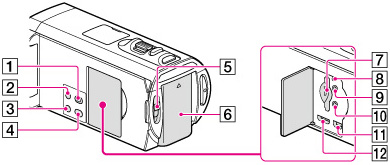

Osat ja säätimet

Käsihihnan kiinnittäminen
Langaton kaukosäädin

  1. Active Interface Shoe

  1. Salama/videovalo

  1. Objektiivi (G-objektiivi)

  1. Sisäinen mikrofoni

  1. Kaukosäätimen vastaanotin/infrapunaportti

  1. Kameran kuvausvalo

Kameran kuvausvalo palaa punaisena kuvaamisen aikana. Valo vilkkuu, kun tallennusvälineessä on vähän tilaa jäljellä tai akun varaus on heikko.

  1. LCD-näyttö/kosketuspaneeli

Jos käännät LCD-paneelia 180 astetta, voit sulkea LCD-paneelin niin, että LCD-näyttö on ulospäin. Tämä on kätevää toiston aikana.

  1. Kaiuttimet

  1. GPS-antenni (HDR-TD30VE)

GPS-antenni sijaitsee LCD paneelissa.

  1. (View Images) -painike

  1. POWER-painike

  1. LIGHT (videovalo)-painike

  1. 2D/3D DISP (näyttö)-painike

  1. 2D/3D-kytkin

  1. Akku

  1. Muistikortin paikka/käyttövalo

  1. RESET-painike

Paina RESET-painiketta teräväkärkisellä esineellä.
Paina RESET-painiketta, jos haluat nollata kaikki asetukset, kellonajan asetus mukaan lukien.

  1. (kuulokkeet)-liitäntä

  1. (mikrofoni)-liitäntä (PLUG IN POWER)

  1. (USB)-liitäntä

  1. HDMI OUT -liitäntä


  1. Zoomausvipu

  1. PHOTO-painike

  1. MODE-painike

  1. (video)/ (valokuva)-merkkivalo

  1. CHG (lataus)-merkkivalo

  1. START/STOP -painike

  1. DC IN -liitäntä

  1. A/V-etähallintaliitäntä

  1. Käsihihna

  1. Olkahihnan silmukka

  1. Built-in USB Cable

  1. Jalustan liitäntä

Liitä jalusta (myydään erikseen: ruuvin pituuden tulee olla alle 5,5 mm)
Jalustan ominaisuuksista riippuen videokamera ei välttämättä kiinnity oikein päin.

  1. BATT (akku) -vapautusvipu

Käsihihnan kiinnittäminen

Langaton kaukosäädin

Langaton kaukosäädin on hyödyllinen projektoria käytettäessä.

  1. DATA CODE-painike

Painamalla painiketta toiston aikana saadaan näkyviin tallennettujen kuvien päivämäärä ja kellonaika, kameran asetustiedot tai koordinaatit (HDR-TD30VE).

  1. PHOTO-painike

Tätä painiketta painettaessa näytöllä oleva kuva tallennetaan valokuvana.

  1. SCAN/SLOW-painikkeet

  1. / (edellinen/seuraava) -painikkeet

  1. PLAY-painike

  1. STOP-painike

  1. DISPLAY-painike

  1. Lähetin

  1. START/STOP-painike

  1. Zoomauspainikkeet

  1. PAUSE-painike

  1. VISUAL INDEX-painike

Näyttää hakemistonäytön toiston aikana.

  1. ////ENTER- painikkeet

Kun mitä tahansa näistä painikkeista painetaan, LCD-näyttöön tulee vaaleansininen kehys. Valitse haluamasi painike tai kohde ///-painikkeilla ja tee valinta painamalla ENTER-painiketta.
