Pagina principale > Prima dell’uso > Parti e controlli/Indicatori sullo schermo > Parti e controlli

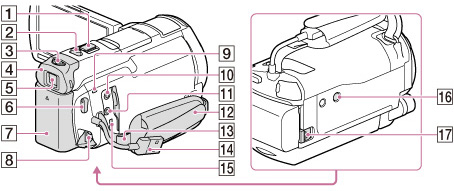

Parti e controlli

  1. Microfono incorporato

  1. Slitta multi interfaccia

Per i dettagli sugli accessori compatibili della Slitta multi interfaccia, visitare la versione locale del sito Web Sony, oppure consultare il proprio rivenditore Sony o un centro assistenza Sony locale autorizzato.
Non si garantisce il funzionamento con accessori fabbricati da altri produttori.

  1. Flash/Luce video

  1. Obiettivo (obiettivo G)

  1. Sensore del telecomando

  1. Spia di registrazione della videocamera

Durante la registrazione, la spia di registrazione della videocamera si illumina in rosso. La spia lampeggia quando la capacità residua del supporto di registrazione o la carica residua della batteria sono ridotte.

  1. Tasto MANUAL

  1. Manopola MANUAL

  1. Schermo LCD/pannello a sfioramento

Se il pannello LCD viene ruotato di 180 gradi, è possibile chiuderlo con lo schermo LCD rivolto verso l’esterno. Questa posizione è particolarmente utile durante le operazioni di riproduzione.

  1. Altoparlanti

  1. Leva PROJECTOR FOCUS

  1. Obiettivo del proiettore

  1. Antenna GPS (HDR-PJ650V/ PJ650VE/ PJ660V/ PJ660VE)

Nel pannello LCD è situata un’antenna GPS.

  1. Spia di accesso alla scheda di memoria

Quando la spia è accesa o lampeggia, la videocamera sta leggendo o scrivendo dati.

  1. Alloggiamento per scheda di memoria

  1. Presa HDMI OUT

  1. Presa PROJECTOR IN

  1. Tasto MODE

  1. Tasto PROJECTOR

  1. Tasto (Visiona Immagini)

  1. Tasto LIGHT (luce video)

  1. Tasto POWER

  1. Leva dello zoom motorizzato

  1. Tasto PHOTO

  1. Leva di regolazione della lente del mirino

  1. Oculare

  1. Mirino

  1. Tasto START/STOP

  1. Batteria

  1. Presa DC IN

  1. Spia POWER/CHG (carica)

  1. Presa (microfono) (PLUG IN POWER)

  1. Presa (cuffie)

  1. Cinghia dell’impugnatura

  1. Anello per tracolla

  1. Cavo USB incorporato

  1. Terminale USB multiplo/Micro

Supporta apparecchi compatibili con micro USB.

  1. Attacco per il treppiede

Montarvi un treppiede (in vendita separatamente: la lunghezza della vite deve essere inferiore a 5,5 mm).
A seconda delle caratteristiche tecniche del treppiede, la videocamera potrebbe non essere montabile in modo corretto.

  1. Leva di sblocco BATT (batteria)

Per serrare la cinghia dell’impugnatura
