Legfelső oldal > Használat előtt > Részegységek és kezelőszervek/a kijelzőn látható jelzések > Részegységek és kezelőszervek

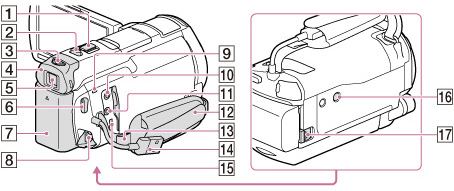

Részegységek és kezelőszervek

  1. Beépített mikrofon

  1. Több illesztőfelületű vakusín

A Több illesztőfelületű vakusínnel használható tartozékokkal kapcsolatban keresse fel a helyi Sony weboldalt, vagy kérje Sony márkakereskedője, illetve a helyi hivatalos Sony márkaszerviz segítségét.
Más gyártó tartozékainak használata esetén a működés nem garantált.

  1. Vaku/kameralámpa

  1. Objektív (G-objektív)

  1. Távirányító érzékelője

  1. A videokamera felvételjelzője

Felvételkor a felvételjelző pirosan világít. Villog, ha az akkumulátor lemerőben van, illetve ha a felvételi adathordozón fogytán van a szabad hely.

  1. MANUAL gomb

  1. MANUAL tárcsa

  1. LCD kijelző/érintőpanel

Ha 180 fokkal elfordítja az LCD-panelt, akkor vissza tudja csukni az LCD-panelt úgy, hogy az LCD kijelző kifelé néz. Ez lejátszáskor praktikus lehet.

  1. Hangszórók

  1. PROJECTOR FOCUS csúszka

  1. Kivetítő lencséje

  1. GPS-antenna (HDR-PJ650V/ PJ650VE/ PJ660V/ PJ660VE)

Az LCD-panelben helyet kapott egy GPS-antenna.

  1. A memóriakártya működésjelzője

Amikor a működésjelző világít vagy villog, a videokamera adatokat olvas az adathordozóról, illetve adatokat ír az adathordozóra.

  1. Memóriakártya-nyílás

  1. HDMI OUT aljzat

  1. PROJECTOR IN aljzat

  1. MODE gomb

  1. PROJECTOR gomb

  1. (Kép nézet) gomb

  1. LIGHT (kameralámpa) gomb

  1. POWER gomb

  1. Motoros zoom karja

  1. PHOTO gomb

  1. A kereső lencséjének beállítógombja

  1. Szemkagyló

  1. Kereső

  1. START/STOP gomb

  1. Akkumulátor

  1. DC IN aljzat

  1. POWER/CHG (töltés) jelzőfény

  1. (mikrofon) aljzat (PLUG IN POWER)

  1. (fejhallgató) aljzat

  1. Marokszíj

  1. Vállszíjhoz kialakított hurok

  1. Beépített USB kábel

  1. Multi-/micro-USB csatlakozó

Mikro USB-csatlakozóval ellátott készülékekkel használható.

  1. Állványcsatlakozó

Csatlakoztasson (külön megvásárolható) állványt (amelyen a a csavar legfeljebb 5,5 mm hosszú lehet).
Az állvány típusától függően előfordulhat, hogy a videokamera nem szerelhető fel a helyes irányban.

  1. BATT (akkumulátor)-kioldó csúszka

A marokszíj beállítása
