Главная страница > Перед использованием > Детали и элементы управления/экранные индикаторы > Детали и элементы управления

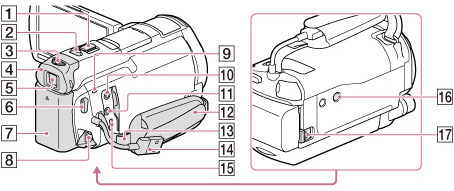

Детали и элементы управления

  1. Встроенный микрофон

  1. Многоинтерфейсный разъем

Для получения дополнительной информации о совместимом оборудовании Многоинтерфейсный разъем, посетите ваш региональный веб-сайт Sony, проконсультируйтесь с дилером Sony или обратитесь в местный авторизованный сервисный центр Sony.
Совместимость с оборудованием других производителей не гарантирована.

  1. Вспышка/видеоосвещение

  1. Объектив (объектив G)

  1. Датчик дистанционного управления

  1. Индикатор записи камеры

Во время записи индикатор записи камеры горит красным светом. Индикатор мигает при малой оставшейся емкости носителя записи или низком уровне заряда батареи.

  1. Кнопка MANUAL

  1. Диск MANUAL

  1. Экран LCD/сенсорная панель

Повернув панель LCD на 180 градусов, можно закрыть ее экраном наружу. Это удобно для режима воспроизведения.

  1. Динамики

  1. Рычаг PROJECTOR FOCUS

  1. Объектив проектора

  1. Антенна GPS (HDR-PJ650V/ PJ650VE/ PJ660V/ PJ660VE)

Антенна GPS расположена в панели LCD.

  1. Индикатор доступа к карте памяти

Индикатор постоянно горит или мигает, когда видеокамера выполняет считывание или запись данных.

  1. Слот карты памяти

  1. Разъем HDMI OUT

  1. Разъем PROJECTOR IN

  1. Кнопка MODE

  1. Кнопка PROJECTOR

  1. Кнопка (Просмотр изображений)

  1. Кнопка LIGHT (видеоосвещение)

  1. Кнопка POWER

  1. Рычаг привода трансфокатора

  1. Кнопка PHOTO

  1. Рычаг регулирования объектива видоискателя

  1. Наглазник

  1. Видоискатель

  1. Кнопка START/STOP

  1. Аккумуляторная батарея

  1. Разъем DC IN

  1. Индикатор POWER/CHG (зарядка)

  1. Разъем (микрофон) (PLUG IN POWER)

  1. Разъем (наушники)

  1. Ремень на запястье

  1. Петля ремня для переноски на плече

  1. Встроенный USB кабель

  1. Разъем Multi/Micro USB

Поддерживает устройства, совместимые с микроразъемом USB.

  1. Гнездо штатива

Присоедините штатив (продается отдельно: длина винта должна быть менее 5,5 мм).
В зависимости от технических характеристик штатива, ваша видеокамера может не закрепиться в надлежащем направлении.

  1. Рычаг освобождения аккумуляторной батареи BATT(батарея)

Крепление ремня на запястье
