Première page > Avant l'utilisation > Pièces et commandes/témoins d'écran > Pièces et commandes

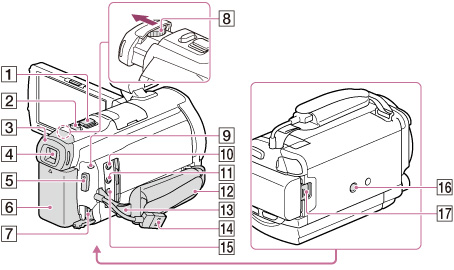

Pièces et commandes

  1. Griffe multi-interface

Pour plus de détails concernant les accessoires compatibles avec la Griffe multi-interface, consultez le site Web de Sony de votre région, ou consultez votre concessionnaire Sony ou un centre de service autorisé de Sony.
Le fonctionnement avec des accessoires d'autres fabricants n'est pas garanti.

  1. Flash/Torche

  1. Objectif (objectif Carl Zeiss)

  1. Port du capteur à distance ou infrarouge

  1. Témoin d’enregistrement

Le témoin d’enregistrement s’illumine en rouge pendant le tournage. Il clignote lorsque l’autonomie du bloc-piles est faible ou que la capacité du support d’enregistrement est basse.

  1. Microphone intégré

  1. Bouton MANUAL

  1. Cadran MANUAL

  1. Écran LCD ou écran tactile

Si vous faites pivoter le panneau LCD de 180 degrés, vous pouvez le rabattre avec l’écran LCD orienté vers l’extérieur. Cette position est très pratique pour la lecture.

  1. Haut-parleurs

  1. Manette PROJECTOR FOCUS

  1. Objectif du projecteur

  1. Antenne GPS (HDR-PJ780VE/ PJ790V/ PJ790VE)

Une antenne GPS est placée dans le panneau LCD.

  1. Bouton LIGHT (torche)

  1. Bouton NIGHTSHOT

  1. Bouton POWER

  1. Témoin d'accès à la carte mémoire

Lorsque le voyant est allumé ou clignote, le caméscope lit ou écrit des données.

  1. Fente pour carte mémoire

  1. Bouton (Afficher Images)

  1. Bouton PROJECTOR

  1. Témoin (Film)/ (Photo)

  1. Bouton MODE

  1. Prise PROJECTOR IN

  1. Bouton RESET

Appuyez sur RESET à l'aide d'un objet pointu.
Appuyez sur RESET pour réinitialiser tous les réglages, y compris celui de l’horloge.

  1. Prise HDMI OUT

  1. Manette de zoom motorisé

  1. Bouton PHOTO

  1. Œilleton

  1. Viseur

  1. Bouton START/STOP

  1. Bloc-piles

  1. Prise DC IN

  1. Molette de réglage de l'objectif du viseur

  1. Témoin CHG (charge)

  1. Prise (microphone) (PLUG IN POWER)

  1. Prise (casque)

  1. Dragonne

  1. Boucle pour sangle à bandoulière

  1. Câble USB intégré

  1. Multi/micro connecteur

Prend en charge les dispositifs micro USB compatibles.

  1. Réceptacle pour trépied

Fixez un trépied (vendu séparément : la longueur de la vis doit être inférieure à 5,5 mm (7/32 po)).
Selon les caractéristiques du trépied, votre caméscope peut ne pas s'attacher dans le bon sens.

  1. Levier de dégagement BATT (bloc-piles)

Pour attacher la dragonne

Haut
