Horní strana > Před použitím > Součásti a ovládací prvky/indikátory na obrazovce > Součásti a ovládací prvky

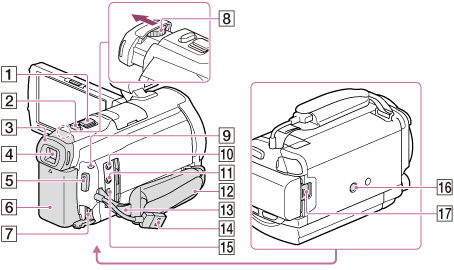

Součásti a ovládací prvky

  1. Vícefunkční sáňky

Podrobné informace o kompatibilním příslušenství, jež je k dispozici pro Vícefunkční sáňky, najdete na webových stránkách Sony pro vaši oblast, nebo se obraťte na svého prodejce Sony nebo místní autorizovaný servis společnosti Sony.
Správná funkce s příslušenstvím od jiných výrobců není zaručena.

  1. Blesk/Video světlo

  1. Objektiv (objektiv Carl Zeiss)

  1. Senzor dálkového ovládání/infračervený zářič

  1. Indikátor nahrávání

Indikátor nahrávání se během nahrávání rozsvítí červeně. Indikátor bliká, je-li zbývající kapacita záznamového média nebo energie v akumulátoru nízká.

  1. Vestavěný mikrofon

  1. Tlačítko MANUAL

  1. Volič MANUAL

  1. Obrazovka LCD/Dotykový panel

Otočíte-li panel LCD o 180 stupňů, můžete jej přiklopit k videokameře a zavřít s obrazovkou LCD směřující ven. Této možnosti využijete zejména při přehrávání.

  1. Reproduktory

  1. Páčka PROJECTOR FOCUS

  1. Objektiv projektoru

  1. Anténa GPS (HDR-PJ780VE/ PJ790V/ PJ790VE)

Anténa GPS se nachází v panelu LCD.

  1. Tlačítko LIGHT (Video světlo)

  1. Tlačítko NIGHTSHOT

  1. Tlačítko POWER

  1. Indikátor přístupu k paměťové kartě

Pokud indikátor svítí nebo bliká, videokamera čte nebo zapisuje data.

  1. Slot paměťové karty

  1. Tlačítko (Zobrazit snímky)

  1. Tlačítko PROJECTOR

  1. Indikátor (videoklip)/ (fotografie)

  1. Tlačítko MODE

  1. Konektor PROJECTOR IN

  1. Tlačítko RESET

Tlačítko RESET stiskněte špičatým předmětem.
Stisknutím tlačítka RESET provedete inicializaci nastavení včetně nastavení hodin.

  1. Konektor HDMI OUT

  1. Páčka funkce zoom

  1. Tlačítko PHOTO

  1. Oční mušle

  1. Hledáček

  1. Tlačítko START/STOP

  1. Modul akumulátoru

  1. Konektor DC IN

  1. Páčka seřízení hledáčku

  1. Indikátor CHG (nabíjení)

  1. Konektor (mikrofon) (PLUG IN POWER)

  1. Konektor (sluchátka)

  1. Řemínek

  1. Smyčka pro ramenní popruh

  1. Vestavěný kabel USB

  1. Multi/Micro USB-konektor

Podporuje zařízení kompatibilní s Micro USB.

  1. Závit stativu

Připevněte stativ (prodává se samostatně: délka šroubu musí být menší než 5,5 mm)
V závislosti na specifikacích stativu se může stát, že videokameru nebude možné upevnit ve správném směru.

  1. Uvolňovací páčka BATT (baterie)

Upevnění řemínku
