Главная страница > Перед использованием > Детали и элементы управления/экранные индикаторы > Детали и элементы управления

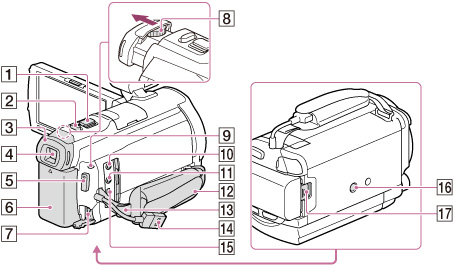

Детали и элементы управления

  1. Многоинтерфейсный разъем

Для получения дополнительной информации о совместимом оборудовании Многоинтерфейсный разъем, посетите ваш региональный веб-сайт Sony, проконсультируйтесь с дилером Sony или обратитесь в местный авторизованный сервисный центр Sony.
Работоспособность с оборудованием других производителей не гарантирована.

  1. Вспышка/видеоосвещение

  1. Объектив (объектив Carl Zeiss)

  1. Датчик пульта дистанционного управления/инфракрасный порт

  1. Индикатор записи камеры

Во время записи индикатор записи камеры горит красным светом. Индикатор мигает при малой оставшейся емкости носителя записи или низком уровне заряда батареи.

  1. Встроенный микрофон

  1. Кнопка MANUAL

  1. Диск MANUAL

  1. Экран LCD/сенсорная панель

Повернув панель LCD на 180 градусов, можно закрыть ее экраном наружу. Это удобно для режима воспроизведения.

  1. Динамики

  1. Рычаг PROJECTOR FOCUS

  1. Объектив проектора

  1. Антенна GPS (HDR-PJ780VE/ PJ790V/ PJ790VE)

Антенна GPS расположена в панели LCD.

  1. Кнопка LIGHT (видеоосвещение)

  1. Кнопка NIGHTSHOT

  1. Кнопка POWER

  1. Индикатор доступа к карте памяти

Индикатор постоянно горит или мигает, когда видеокамера выполняет считывание или запись данных.

  1. Слот карты памяти

  1. Кнопка (Просмотр изображений)

  1. Кнопка PROJECTOR

  1. Индикатор режимов (фильм)/ (фото)

  1. Кнопка MODE

  1. Разъем PROJECTOR IN

  1. Кнопка RESET

Нажмите кнопку RESET при помощи остроконечного предмета.
Нажмите кнопку RESET для инициализации всех настроек, включая настройку часов.

  1. Разъем HDMI OUT

  1. Рычаг привода трансфокатора

  1. Кнопка PHOTO

  1. Наглазник

  1. Видоискатель

  1. Кнопка START/STOP

  1. Аккумуляторная батарея

  1. Разъем DC IN

  1. Рычаг регулирования объектива видоискателя

  1. Индикатор CHG (зарядка)

  1. Разъем (микрофон) (PLUG IN POWER)

  1. Разъем (наушники)

  1. Ремень на запястье

  1. Петля ремня для переноски на плече

  1. Встроенный USB кабель

  1. Разъем Multi/Micro USB

Поддерживает устройства, совместимые с микроразъемом USB.

  1. Гнездо штатива

Присоедините штатив (продается отдельно: длина винта должна быть менее 5,5 мм ).
В зависимости от технических характеристик штатива, ваша видеокамера может не закрепиться в надлежащем направлении.

  1. Рычаг освобождения аккумуляторной батареи BATT
