取下镜头时

1. 快门按钮
2. C1（自定义1）按钮
3. 遥控传感器
4. ON/OFF（电源）开关
5. 自拍指示灯/AF辅助照明
6. 镜头释放按钮
7. 麦克风*
8. 镜头
9. 卡口
10. 影像传感器**
11. 镜头接点**

^*录制动态影像期间，请勿遮盖此部分。^**请勿直接触摸此部件。

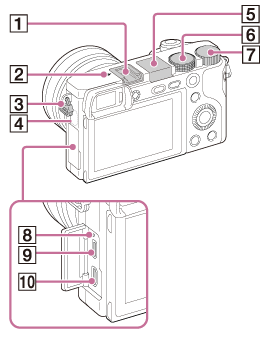

1. 多接口热靴*
2. 影像传感器位置标记
3. 肩带挂钩
4. Wi-Fi传感器（内置）
5. 闪光灯
   • 按（闪光灯弹出）按钮以使用闪光灯。闪光灯不自动弹出。
   • 当不使用闪光灯时，将其按回相机机身。
6. 模式旋钮
7. 控制转盘
8. 充电指示灯
9. Multi/Micro USB端子*
   • 支持Micro USB兼容设备。
10. HDMI微型插孔

^*有关多接口热靴和Multi/Micro USB端子兼容附件的详细内容，请访问Sony网站，或向您的Sony经销商或当地授权的Sony服务处洽询。
还可以使用兼容附件插座的附件。使用其他厂商的附件时不保证能够正常操作。

1. 眼传感器
2. 取景器
3. 眼罩
   • 出厂时未安装在相机上。当您想要使用取景器时，建议安装眼罩。
     安装/取下眼罩

     将眼罩的底部与取景器对齐，并通过推入眼罩的顶部进行安装。
     要取下眼罩时，抓住眼罩的左右侧并将其抬起。



   • 在多接口热靴上安装附件（另售）时，取下眼罩。
4. 液晶画面
   • 可以将显示屏调节到易于观看的角度，并从任意位置进行拍摄。



   • 根据您所使用的三脚架的类型，可能无法调节屏幕的角度。这种情况下，请将三脚架的螺丝松开一次以调节屏幕的角度。
5. 屈光度调节旋钮
   • 根据您的视力调节屈光度调节旋钮，直到取景器中的显示清晰。
     如果难以转动屈光度调节旋钮，取下眼罩，然后调节旋钮。



6. （闪光灯弹出）按钮
7. MENU按钮
8. 拍摄时：AEL按钮
   观看时：播放变焦
9. MOVIE（动态影像）按钮
10. 拍摄时：Fn（功能）按钮
    观看时： （发送到智能手机）按钮
    • 通过按（发送到智能手机）按钮，可以显示［发送到智能手机］画面。
11. 控制拨轮
12. C2（自定义2）按钮/（删除）按钮
13. （播放）按钮

1. （N标记）
   • 将本相机连接到配备有NFC功能的智能手机时，接触该标记。
   • NFC（Near Field Communication）是近距离无线通信技术的国际标准。
2. 连接板盖
   • 当使用电源适配器AC-PW20（另售）时请使用此盖。将连接板插入电池盒，然后如下图所示从连接板盖引出导线。



   • 关闭盖时，请确保不要夹到导线。
3. 三脚架安装孔
   • 请使用螺丝长度小于5.5 mm的三脚架。否则，您无法牢固地固定本相机，并可能会损坏本相机。
4. 扬声器
5. 存取指示灯
6. 电池/存储卡盖
7. 存储卡插槽
8. 电池插槽
9. 电池退出杆
