Når objektivet er tatt av

1. Lukkerknapp
2. C1 (tilpasset 1-knapp)
3. Fjernkontrollsensor
4. ON/OFF (strømbryter)
5. Selvutløserlampe / AF-lys
6. Utløserknapp for objektivet
7. Mikrofon*
8. Objektiv
9. Fatning
10. Bildesensor**
11. Objektivkontakter**

^*Ikke dekk til denne delen under filmopptak.

^**Du må ikke komme i direkte kontakt med denne delen.

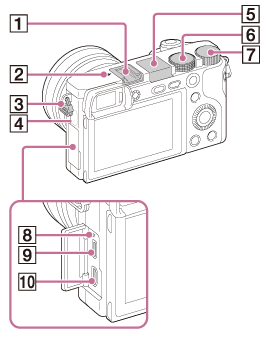

1. Multigrensesnitt-sko*
2. Posisjonsmerke for billedsensor
3. Krok for skulderrem
4. Wi-Fi-sensor (innebygd)
5. Blits
   • Trykk på (Sprettoppknapp for blits) for å bruke blitsen. Blitsen spretter ikke opp automatisk.
   • Når du ikke skal bruke blitsen, må du trykke den ned i kamerahuset.
6. Modusvelger
7. Kontrollskive
8. Ladelampe
9. Multi/Micro USB-terminal*
   • Støtter enheter som er kompatible med mikro-USB.
10. HDMI-mikrokontakt

^*Du finner flere opplysninger om kompatibelt tilbehør for multigrensesnitt-skoen og Multi/Micro USB-terminalen på nettstedet til Sony, eller du kan kontakte Sony-forhandleren din eller en lokal, autorisert Sony-servicetilbyder.
Du kan også bruke tilbehør som er kompatibelt med tilbehørsskoen. Vi gir ingen garanti for bruk sammen med tilbehør fra andre produsenter.

1. Øyesensor
2. Søker
3. Øyemusling
   • Ikke festet til kameraet i fabrikken. Det anbefales å feste øyemuslingen når du har tenkt å bruke søkeren.
     Feste/fjerne øyemuslingen

     Plasser nederste del av øyemuslingen mot søkeren, og fest den ved å skyve inn øverste del av øyemuslingen.
     For å ta av øyemuslingen må du ta tak i venstre og høyre side av den, og løfte den opp.



   • Fjern øyemuslingen når du setter på tilbehør (selges separat) på multigrensesnitt-skoen.
4. LCD-skjerm
   • Du kan justere skjermen til en vinkel det er lett å se den i, og ta bilder fra en hvilken som helst posisjon.



   • Du vil kanskje ikke kunne justere vinkelen på skjermen, avhengig av hvilken stativtype du bruker. I et slikt tilfelle må du løsne stativskruen litt for å justere vinkelen på skjermen.
5. Diopterjusteringsskive
   • Tilpass diopteret til synet ditt ved å bevege diopterjusteringsskiven til displayet vises tydelig i søkeren.
     Hvis det er vanskelig å dreie diopterjusteringsskiven, må du fjerne øyemuslingen og deretter justere skiven.



6. (Sprettoppknapp for blits)
7. MENU-knapp
8. For opptak: AEL-knappen
   For visning: Avspillingszoom
9. MOVIE (filmknapp)
10. For opptak: Fn (funksjonsknappen)
    For visning: (Send til smarttelefon-knapp)
    • Du kan vise skjermen for [Send til smarttelefon] ved å trykke på (Send til smarttelefon-knappen).
11. Kontrollhjul
12. C2 (tilpasset 2-knapp)/ (Sletteknapp)
13. (Avspillingsknapp)

1. (N-merke)
   • Når du kobler sammen kameraet med en smarttelefon som er utstyrt med NFC-funksjonen, må du la merket på enhetene berøre hverandre.
   • NFC (Near Field Communication) er en internasjonal standard for trådløs kommunikasjonsteknologi med kort rekkevidde.
2. Tilkoblingsplatedeksel
   • Benyttes ved bruk av vekselstrømadapteren AC-PW20 (selges separat). Sett tilkoblingsplaten inn i batterirommet, og før ledningen gjennom tilkoblingsplatedekslet, som vist nedenfor.



   • Forsikre deg om at ledningen ikke kommer i klem når du lukker dekslet.
3. Skruehull for stativ
   • Bruk et stativ der skruen er kortere enn 5,5 mm. Ellers kan du ikke feste kameraet skikkelig, og kameraet kan ta skade.
4. Høyttaler
5. Tilgangslampe
6. Batteri-/minnekortdeksel
7. Minnekortspor
8. Spor for innsetting av batteri
9. Batteriutløserspak
