Conectando um televisor
Conecte um televisor ao conector HDMI OUT ou MONITOR OUT. Você pode operar este receiver usando uma GUI (interface gráfica de usuário). A GUI é usada apenas para HDMI OUT A e HDMI OUT B.
Desconecte o cabo de alimentação CA antes de conectar os cabos.

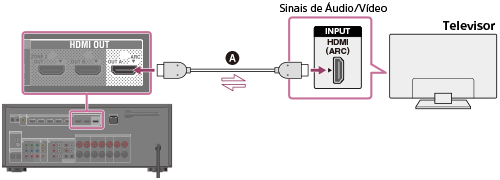

Conectando um televisor compatível com a função canal de retorno de áudio (ARC) através de uma conexão HDMI
Cabo HDMI (não fornecido)
A Sony recomenda que você utilize um cabo HDMI autorizado ou um HDMI fabricado pela Sony.

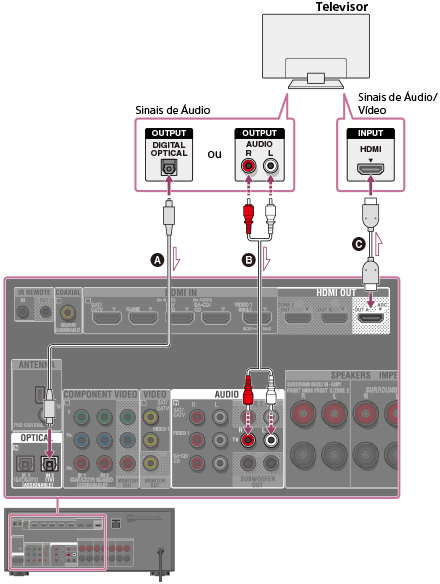

Conectando um televisor incompatível com a função de canal de retorno de áudio (ARC) através de uma conexão HDMI
As linhas sólidas mostram as conexões recomendadas e as linhas pontilhadas mostram conexões alternativas.
Cabo digital óptico (não fornecido)
Cabo de áudio (não fornecido)
Cabo HDMI (não fornecido)
A Sony recomenda que você utilize um cabo HDMI autorizado ou um HDMI fabricado pela Sony.
Conectando um televisor sem conectores HDMI
As linhas sólidas mostram as conexões recomendadas e as linhas pontilhadas mostram conexões alternativas.
Cabo de vídeo componente (não fornecido)
Cabo de vídeo (não fornecido)
Cabo de áudio (não fornecido)
Cabo digital óptico (não fornecido)
Nota
- Conecte um monitor de televisor ou um projetor ao conector HDMI OUT ou MONITOR OUT no receiver.
- Dependendo do estado da conexão entre o televisor e a antena, a imagem na tela do televisor pode ficar distorcida. Se este for o caso, coloque a antena mais distante do receiver.
- Ao conectar um cabo digital óptico, insira os plugues de modo alinhado até que eles se encaixem no lugar.
- Não dobre nem amarre os cabos digitais ópticos.
Dica
- Todos os conectores de áudio digitais são compatíveis com frequências de amostragem de 32 kHz, 44,1 kHz, 48 kHz e 96 kHz.
- O receiver tem uma função de conversão de vídeo. Para obter mais detalhes, consulte “Função para a conversão de sinais de vídeo”.
- Ao conectar um televisor ao receiver via os conectores TV IN do receiver, defina o conector de saída de som do televisor para [Fixed] se ele puder ser alternado entre [Fixed] ou [Variable].
