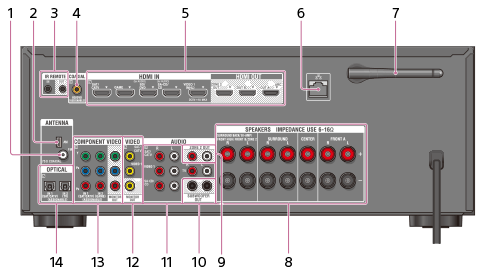

Painel traseiro
- Terminal FM ANTENNA
- Terminal AM ANTENNA
- Conectores IR REMOTE IN/OUT
- Você pode controlar o receiver a uma distância conectando um repetidor IR (não fornecido) ao conector IR REMOTE IN.
- É possível iniciar ou interromper a reprodução de dispositivos, tais como um CD player conectado ao receiver conectando um IR Blaster (não fornecido) ao conector IR REMOTE OUT.
- Conector COAXIAL IN
- Conectores HDMI IN/OUT (*1)
- LAN port (*2)
- Antena LAN sem fio
- Terminais SPEAKERS
- Conectores ZONE 2 OUT
- Conectores SUBWOOFER OUT
- Conectores AUDIO IN
- Conectores VIDEO IN/OUT (*1)
- Conectores COMPONENT VIDEO IN/OUT (*1)
- Conectores OPTICAL IN
*1 Você deve conectar seu televisor à HDMI OUT ou MONITOR OUT para assistir a imagens da entrada selecionada.
*2 Esta porta também pode ser utilizada para manutenção e serviço.
