Pour regarder du contenu en résolution 4K

Les prises HDMI portant l'indication « HDCP 2.2 » (HDMI IN 2, HDMI OUT A) prennent en charge High-bandwidth Digital Content Protection System Revision 2.2 (HDCP 2.2). Raccordez ces prises HDMI sur des prises qui prennent en charge HDCP 2.2 sur un téléviseur ou un lecteur. Reportez-vous au mode d'emploi de l'appareil raccordé pour en savoir plus.

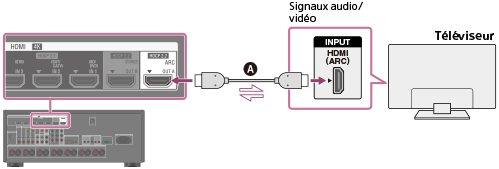

Raccordement d'un téléviseur compatible avec la fonction Audio Return Channel (ARC) via une connexion HDMI

Pour utiliser la fonction ARC, réglez [HDMI Out B Mode] sur [Main] et [Control for HDMI] sur [On].

Câble HDMI (non fourni)

Sony vous recommande d'utiliser un câble homologué HDMI ou un câble HDMI fabriqué par Sony.

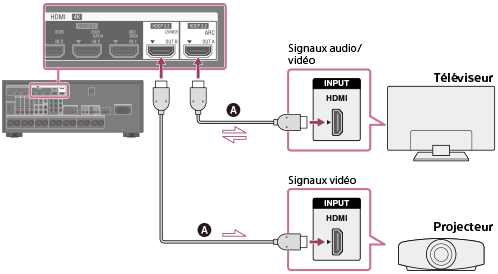

Raccordement d'un téléviseur ou d'un projecteur

Câble HDMI (non fourni)

Sony vous recommande d'utiliser un câble homologué HDMI ou un câble HDMI fabriqué par Sony.

Note

• Pour utiliser cette connexion, réglez [HDMI Out B Mode] dans le menu HDMI Setup sur [Main].

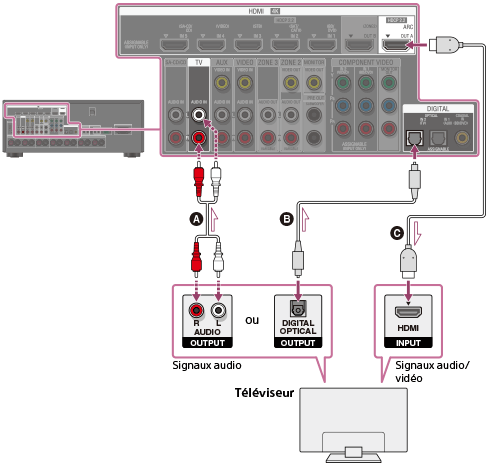

Raccordement d'un téléviseur incompatible avec la fonction Audio Return Channel (ARC) via une connexion HDMI

Les lignes continues représentent les connexions recommandées et les lignes en pointillés représentent les connexions alternatives.

Câble audio (non fourni)

Câble numérique optique (non fourni)

Câble HDMI (non fourni)

Sony vous recommande d'utiliser un câble homologué HDMI ou un câble HDMI fabriqué par Sony.

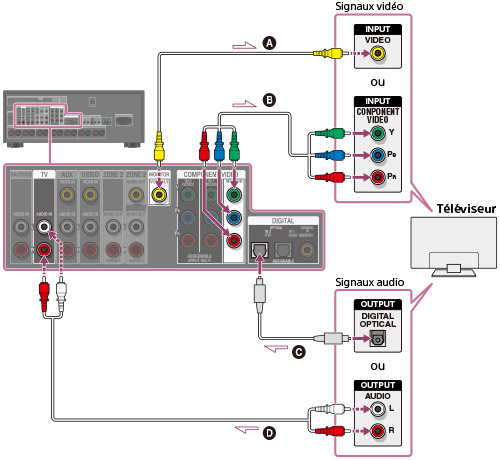

Raccordement d'un téléviseur sans prise HDMI

Les lignes continues représentent les connexions recommandées et les lignes en pointillés représentent les connexions alternatives.

Câble vidéo (non fourni)

Câble vidéo composante (non fourni)

Câble numérique optique (non fourni)

Câble audio (non fourni)

Note

• Raccordez un téléviseur ou un projecteur sur la prise HDMI OUT ou MONITOR VIDEO OUT de l'ampli-tuner.
• Selon l'état de la connexion entre le téléviseur et l'antenne, il est possible que l'image du téléviseur soit déformée. Le cas échéant, éloignez l'antenne de l'ampli-tuner.
• Lors du raccordement d'un câble numérique optique, insérez les fiches tout droit jusqu'à ce qu'elles se mettent en place avec un déclic.
• Ne courbez et n'attachez pas les câbles numériques optiques.

Astuce

• Toutes les prises audio numériques sont compatibles avec les fréquences d'échantillonnage 32 kHz, 44,1 kHz, 48 kHz et 96 kHz.
• L'ampli-tuner possède une fonction de conversion vidéo. Pour en savoir plus, reportez-vous à « Fonction pour la conversion de signaux vidéo ».
• Lors du raccordement d'un téléviseur à l'ampli-tuner via les prises TV IN de l'ampli-tuner, réglez la sortie du son du téléviseur sur [Fixed] si vous pouvez commuter entre [Fixed] et [Variable].
