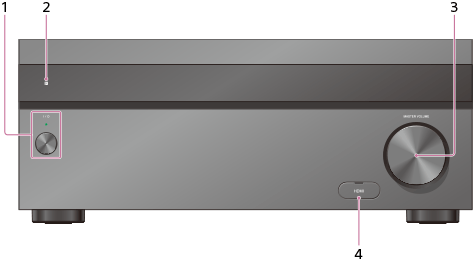

Avec le capot avant

1. (marche/veille)

   Permet de mettre l'ampli-tuner sous tension ou de le régler en mode veille. Le témoin s'allume en fonction de l'état de l'ampli-tuner. En outre, la couleur du témoin change en fonction de l'état de l'ampli-tuner.

2. Capteur de télécommande

   Reçoit les signaux de la télécommande.

3. MASTER VOLUME

   Tourne pour régler le niveau du volume.

4. Capot de la prise HDMI (uniquement pour le STR-ZA3000ES/STR-ZA2000ES)

   Ouvrez le capot lorsque vous utilisez la prise HDMI IN 6 (GAME).

Sans le capot avant

1. Point de fixation du capot avant

   Monte le capot avant à l'aide de ce point de fixation.

2. PING

   Affiche l'adresse IP et l'adresse MAC sur le panneau d'affichage.

3. Touches d'entrée

   Sélectionnez l'appareil que vous souhaitez utiliser.

4. TONE MODE, TONE+/–

   Appuyez pour régler le niveau des graves/aigus de l'enceinte.

5. SPEAKERS

   Commutez sur OFF, A, B, A+B des enceintes avant.

6. Prise AUTO CAL MIC

   Raccordez le microphone d'optimisation fourni pour l'Auto Calibration sur cette prise.

7. HDMI OUT

   Commute la sortie pour les deux moniteurs raccordés aux prises HDMI OUT A et HDMI OUT B.

8. Port SETTING (USB)

   Utilisé pour la maintenance et le service.

9. ZONE CONTROL (ZONE2, ZONE3)

   Sélectionne l'endroit d'où vous commandez.

10. MEMORY

    Appuyez pour mémoriser une station pendant une opération du tuner.

11. CUSTOM PRESET (1, 2, 3, 4)

    Enregistre et rappelle divers réglages pour l'ampli-tuner.

12. TUNING MODE, TUNING +/–

    Appuyez pour utiliser un tuner (FM/AM).

13. DISPLAY

    Affiche des informations sur le panneau d'affichage.

14. RETURN

    Revient au menu précédent.

15. HOME

    Affiche le menu principal sur l'écran du téléviseur.

16. ENTER, ///

    Appuyez sur /// pour sélectionner les options du menu. Puis appuyez sur ENTER pour saisir la sélection.

17. OPTIONS

    Permet d'afficher et de sélectionner les options depuis les menus d'options.

18. AMP MENU

    Affiche le menu permettant d'utiliser l'ampli-tuner sur le panneau d'affichage.

19. IN-CEILING SP

    Active le mode des enceintes au plafond.

20. SOUND FIELD (2CH/A.DIRECT, A.F.D., MOVIE, MULTI ST.)

    Sélectionne le champ sonore que vous souhaitez.

21. Prise HDMI IN 6 (GAME) (uniquement pour le STR-ZA3000ES/STR-ZA2000ES)

    Connectez une console de jeux vidéo. La vidéo et le son de votre console de jeu vidéo sont entrés.

Éclairage du témoin au-dessus de la touche (marche/veille)

• Vert : l'ampli-tuner est sous tension.
• Orange : l'ampli-tuner est en mode veille, et :
  • [Control for HDMI] ou [Network Standby] est réglé sur [On].
  • [Pass Through] est réglé sur [On] ou [Auto].
  • L'alimentation de la zone 2 ou 3 est allumée.

  Le témoin s'éteint lorsque l'ampli-tuner est en mode veille et que [Control for HDMI], [Pass Through] et [Network Standby] sont réglés sur [Off], et l'alimentation de la zone 2 et de la zone 3 est coupée.

  La partie supérieure du boîtier peut chauffer. Cela est dû au fait qu'une partie des circuits situés à l'intérieur de l'ampli-tuner est toujours sous tension, et ne constitue pas un dysfonctionnement.

Note

• Le témoin clignote lentement lorsqu'une mise à jour du logiciel est en cours.
